自2014年贏得臺北上海商業儲蓄銀行總行大樓國際競賽以來，JJP在企業形象與城市界面、土地利用與結構安全、環境永續與文化延續等多重議題中，展開了一場持續十年的系統性設計研究。

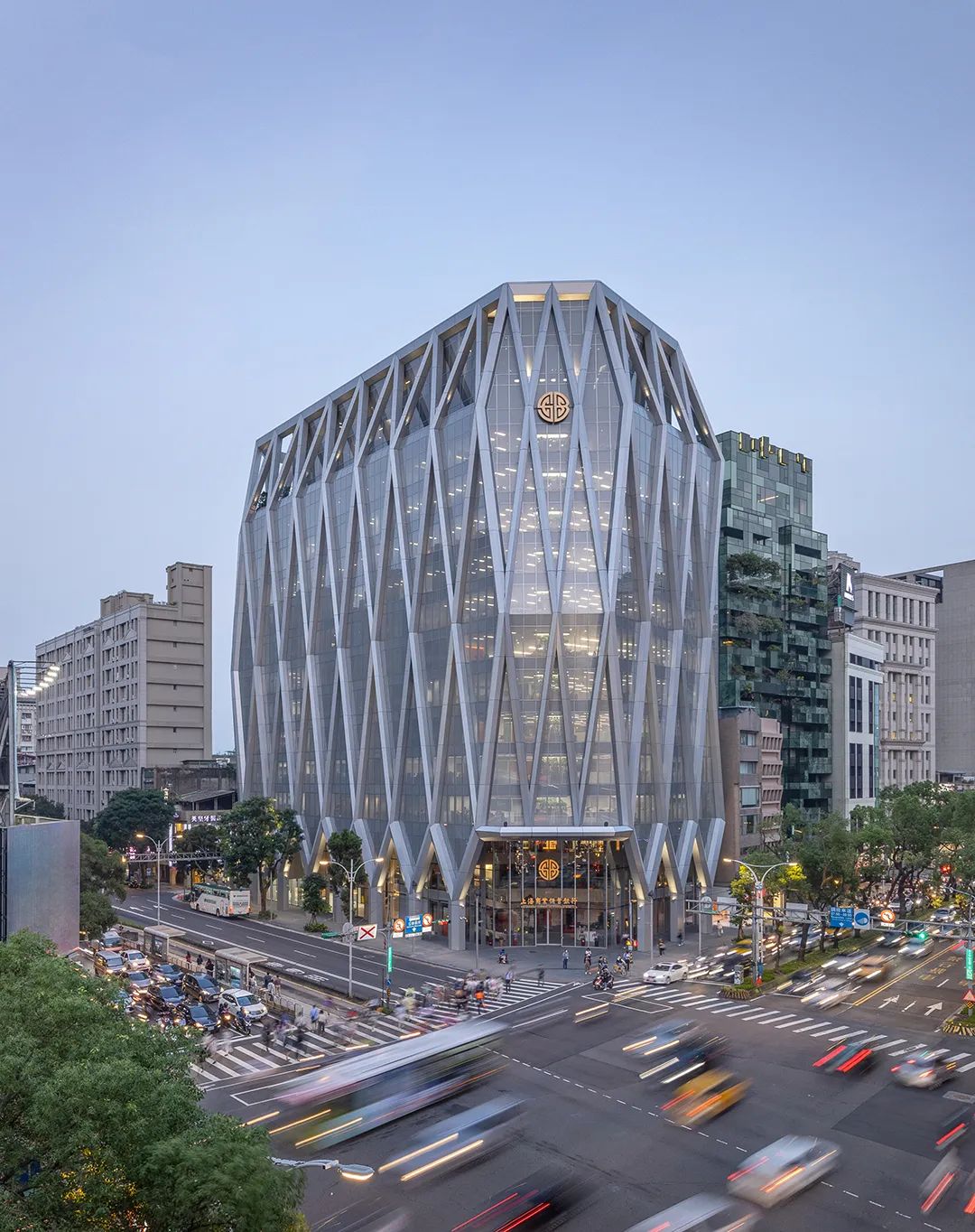

△ 上海商業儲蓄銀行總行大樓 ?YHLAA

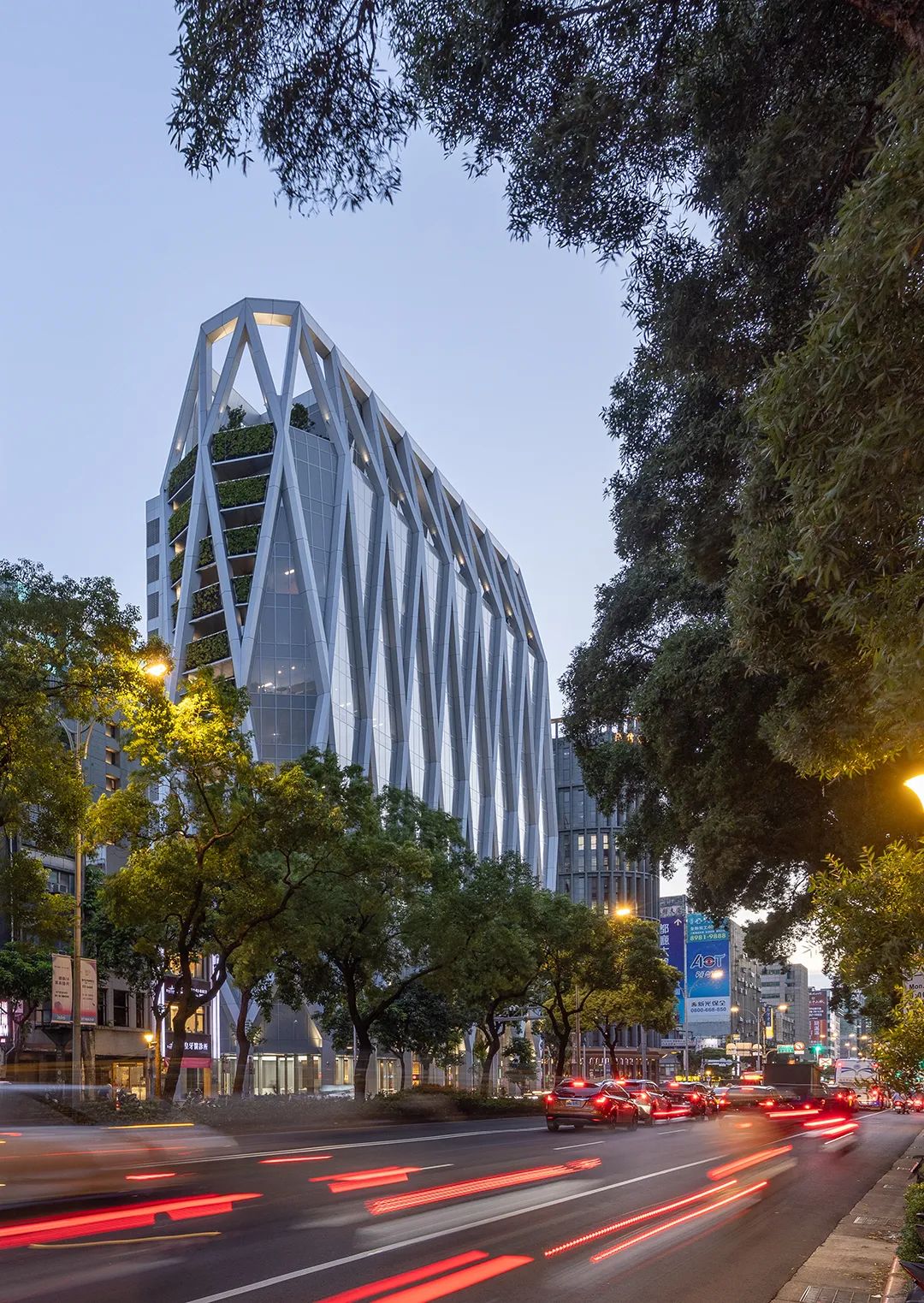

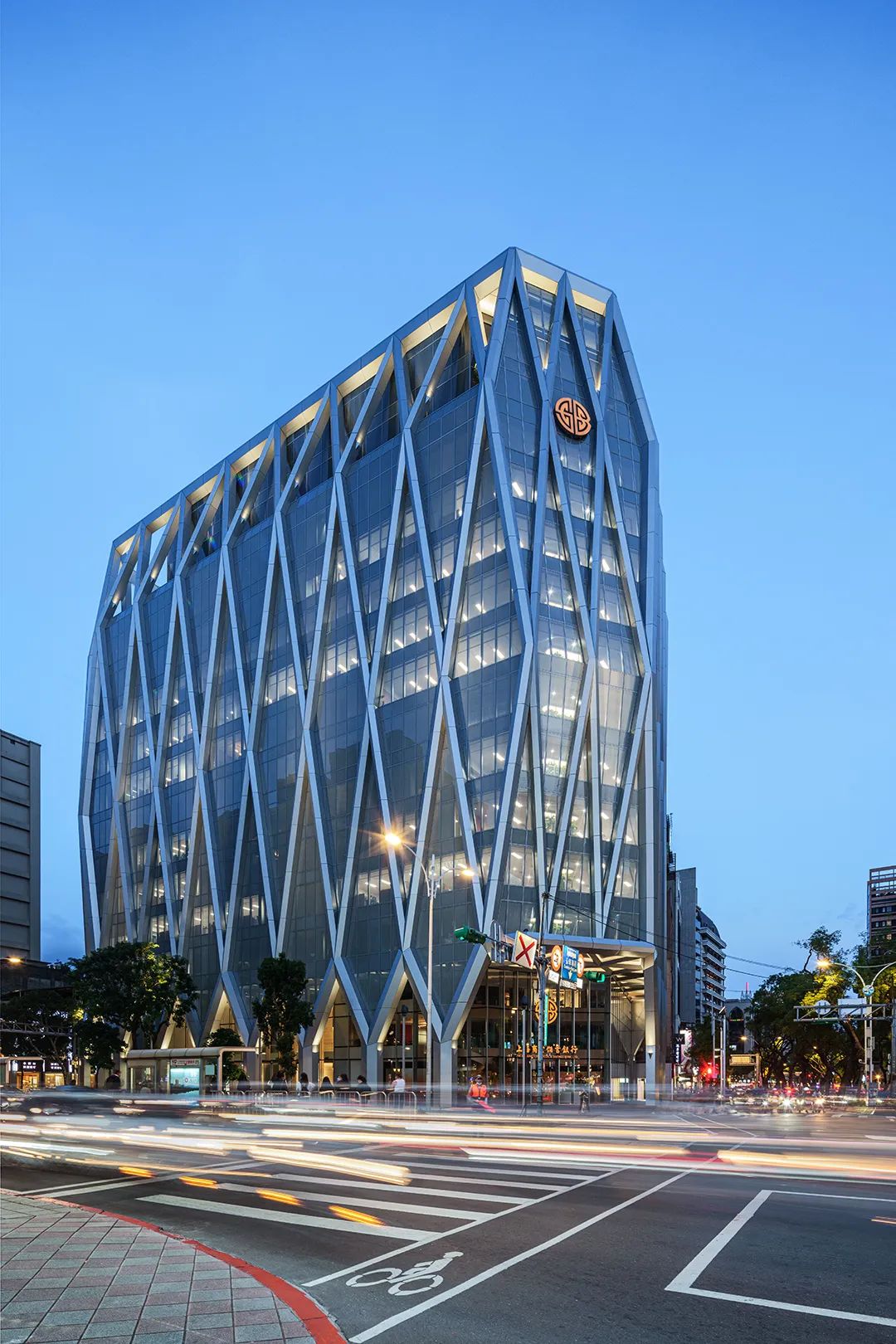

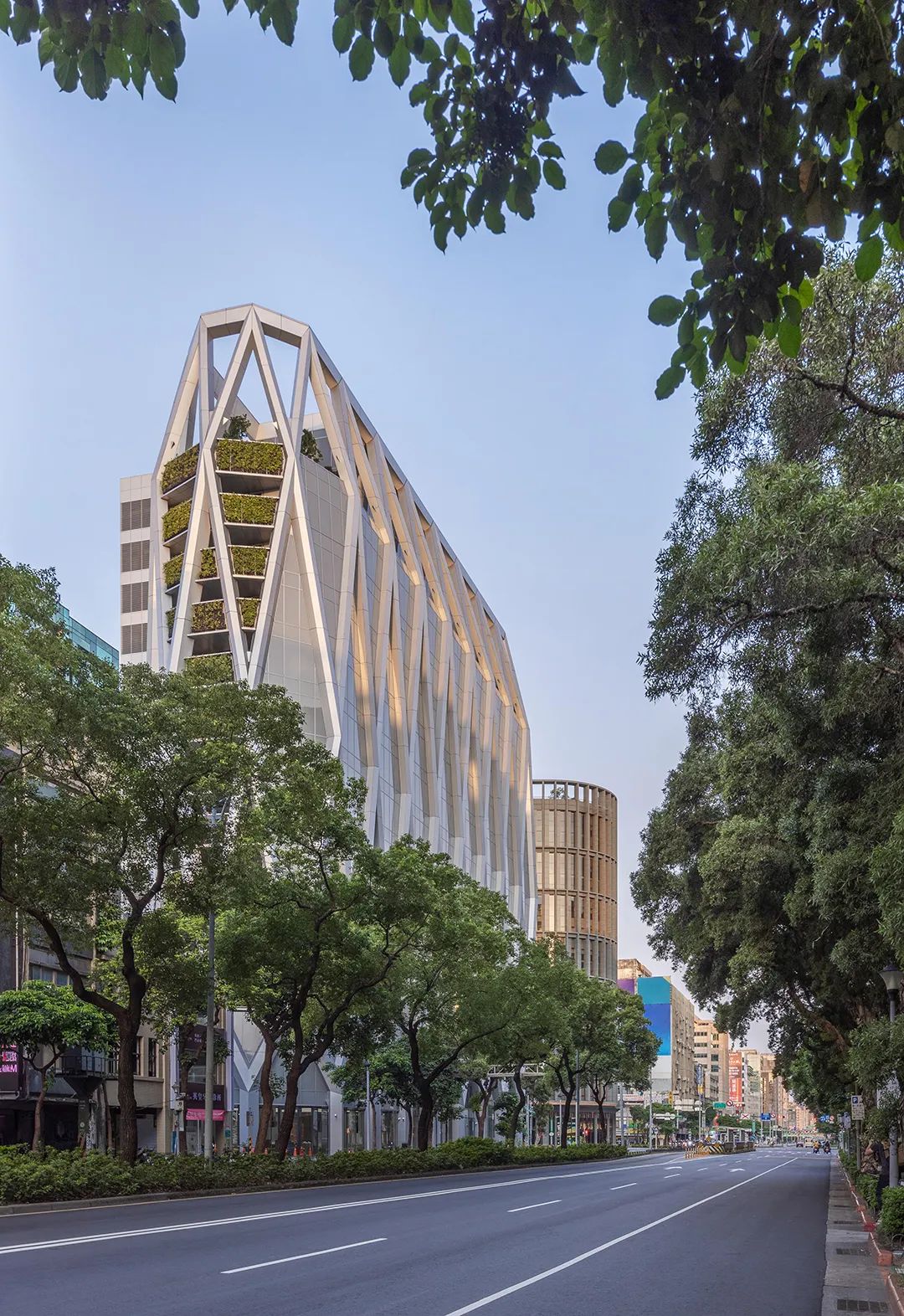

△ 從民權東路看建筑外觀 ?YHLAA
01 緣起 制度與環境的技術驅動
項目要在臺北市城市干道民權東路與中山北路交叉口為上海商業儲蓄銀行重建一棟總部大樓。建筑前身為80年代都市摩登地標：美琪大飯店，盡管基地面積有限，且受松山機場航道65.49米建筑限高制約，但其周遭街廓肌理豐富，疊加聚氣納財?shù)摹按笾芴臁憋L水格局，歷來為繁華的區域核心商圈。

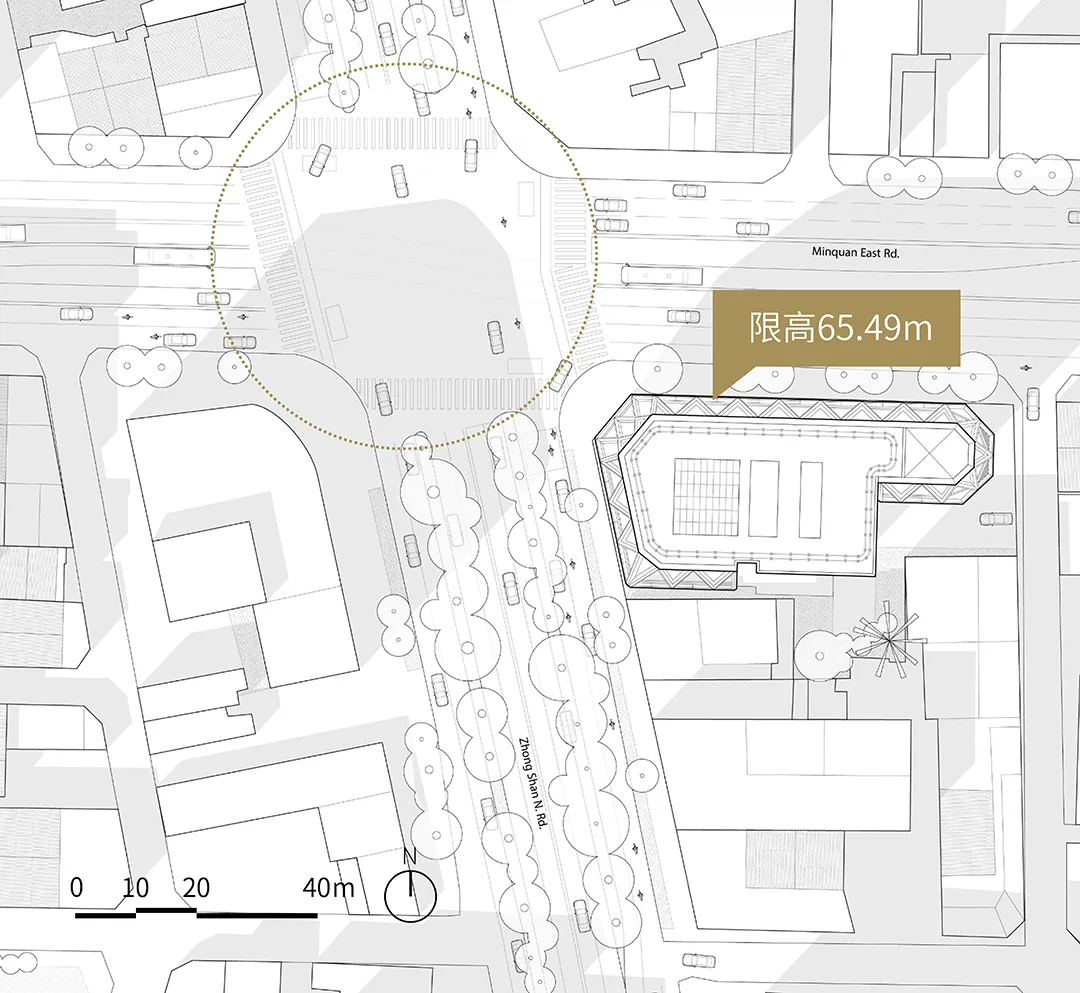

△ 用地與城市肌理 ?JJP

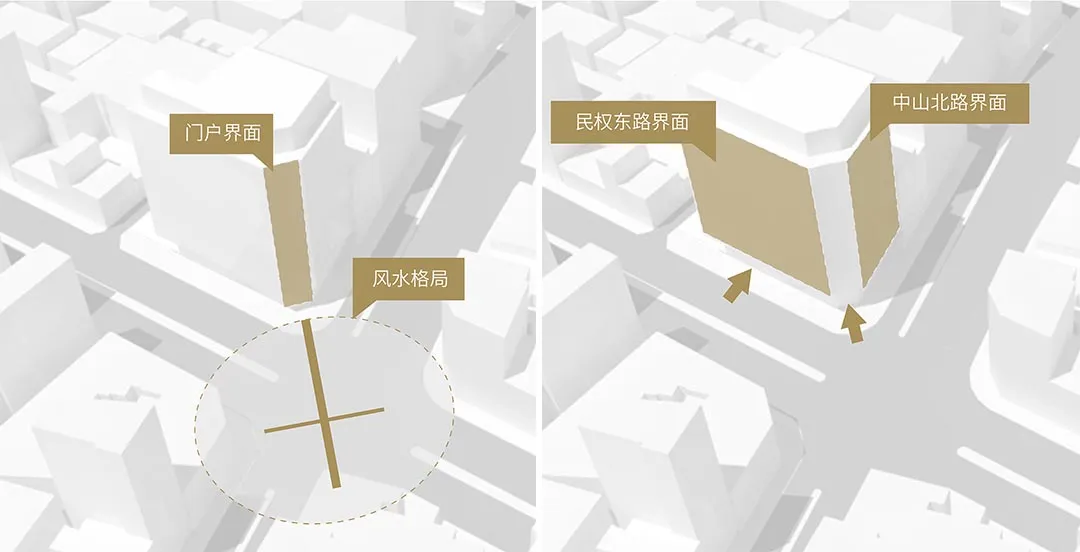

△ 傳統風水格局與當代城市生活對建筑界面的影響 ?JJP
△ 上海商業儲蓄銀行新總行大樓的門戶界面 ?YHLAA
02 結構邏輯 金融秩序與空間效益的系統整合
新建總行大樓在遵循風水對位原則的同時，通過結構外移釋放最大室內凈空——以“一個核心筒+一個斜肋構架”提升土地利用效率。

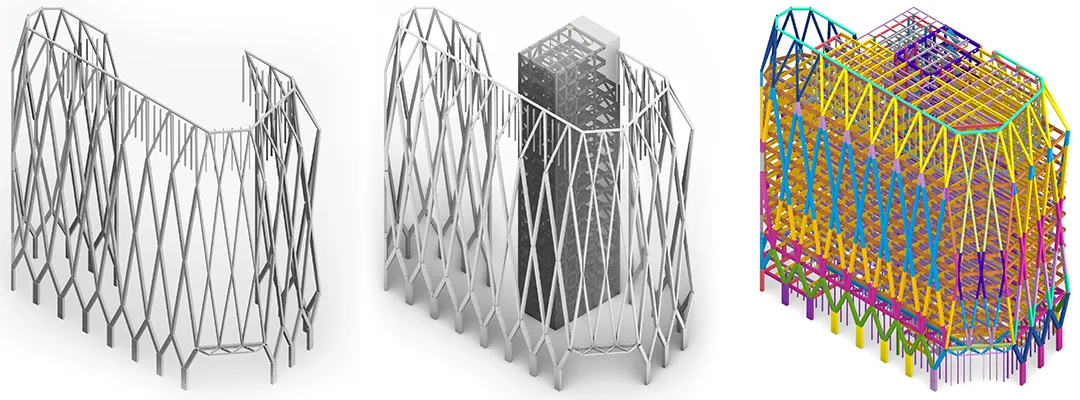

△ 一個核心筒+一個斜肋構架 ?JJP

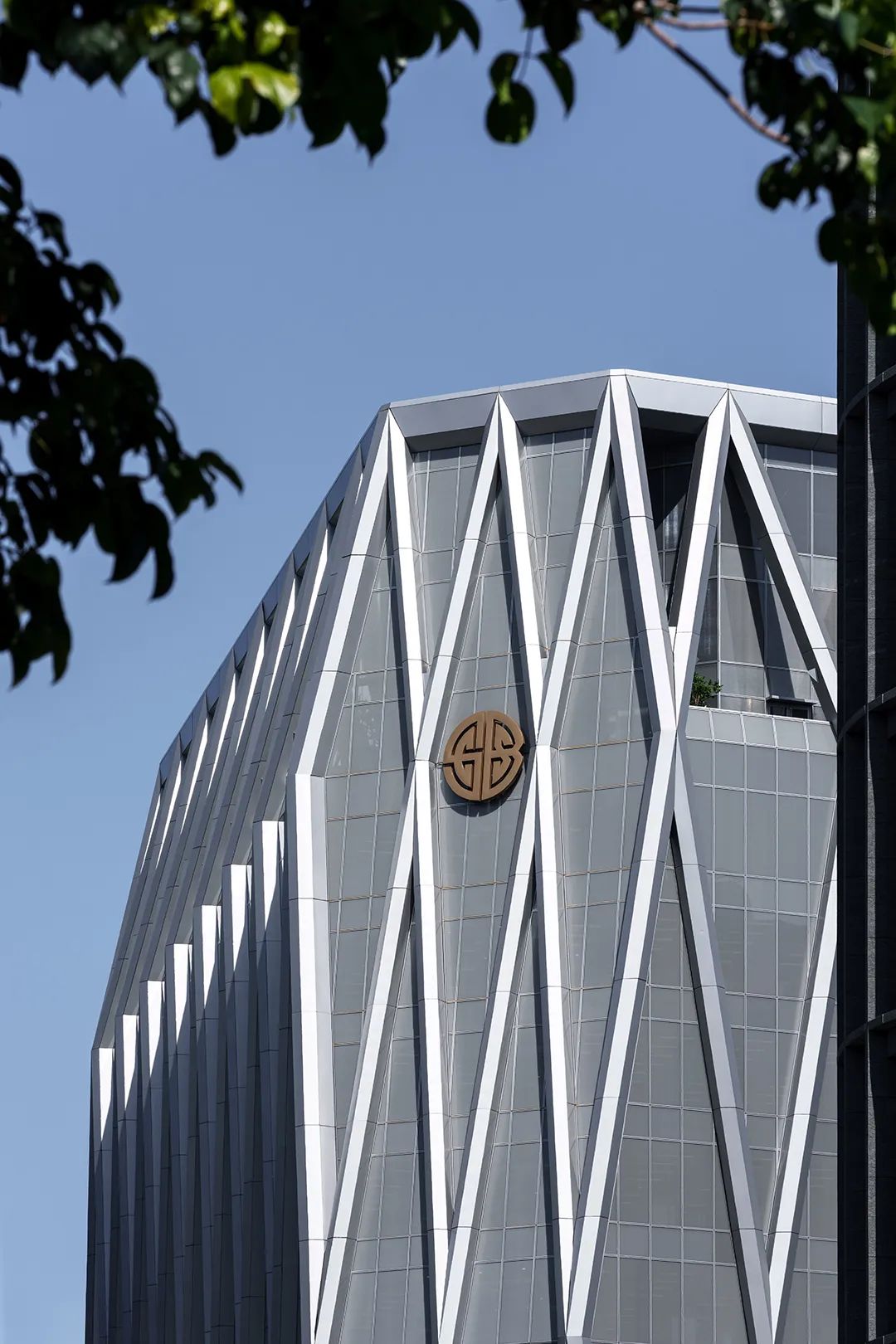

△ 外觀形成金融與鉆石的幾何聯動 ?JJP
斜肋構架復刻鉆石語匯----結構即外觀
建筑外圍的斜肋式結構（DIAGRID）采用“Y”“X”與“倒V”形構造。該系統在優化結構力流路徑的同時，可顯著減少鋼材用量，并提升整體抗風與抗震性能。簡約的幾何語言形成多個切面，引起對鉆石和金融秩序的聯想。

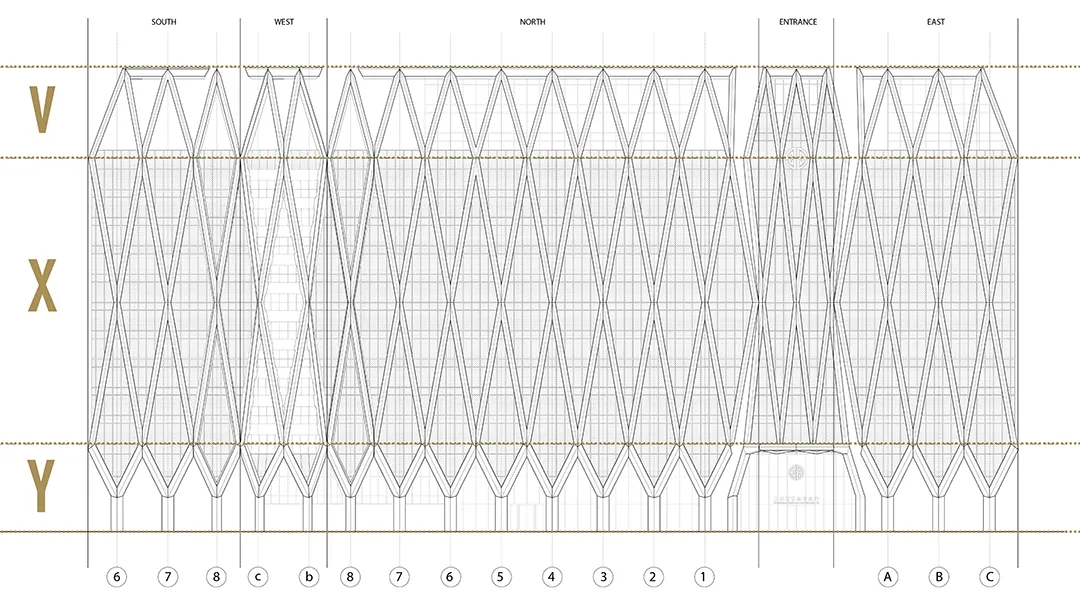

△ 斜肋構架系統展開圖 ?JJP

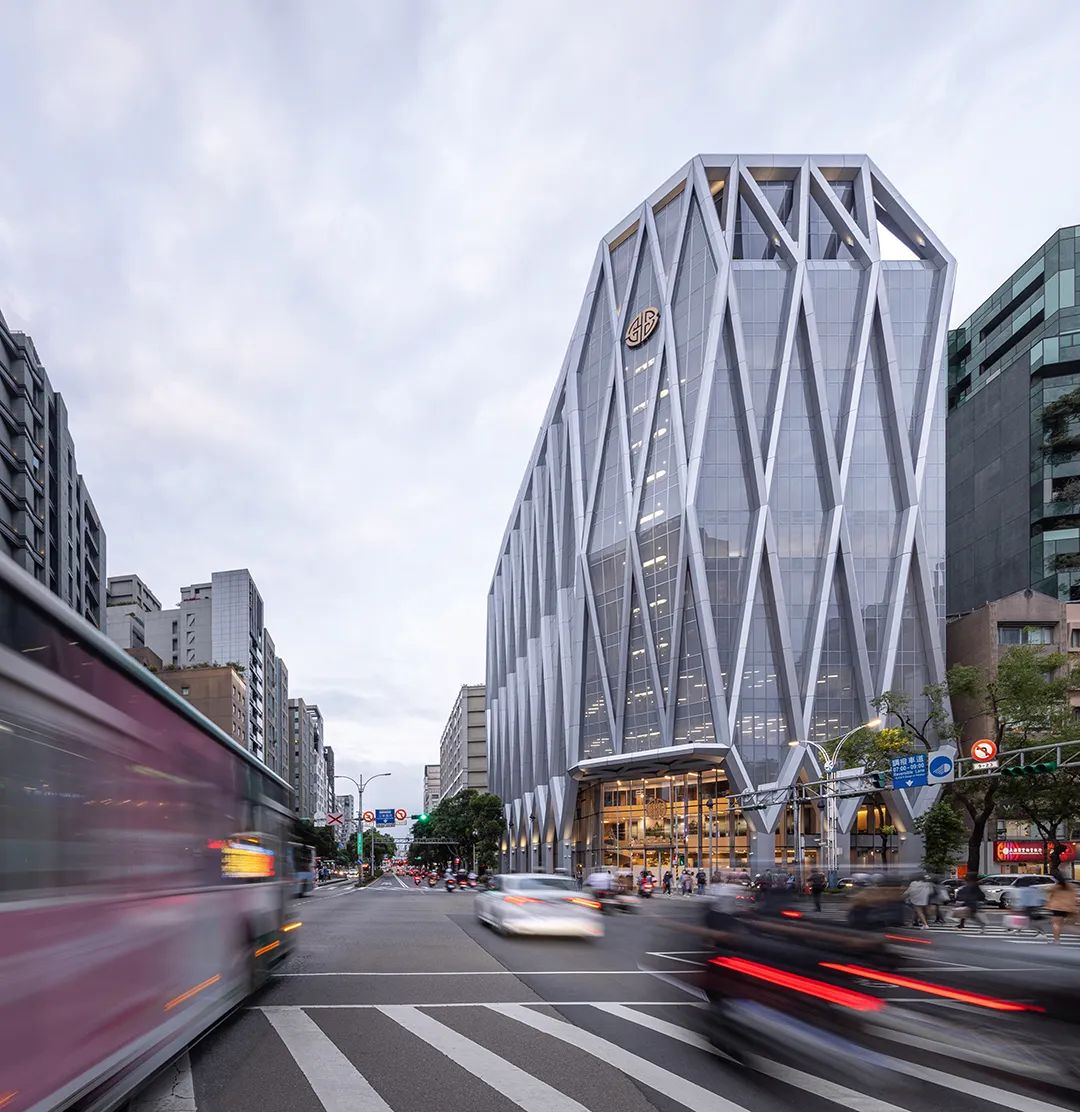

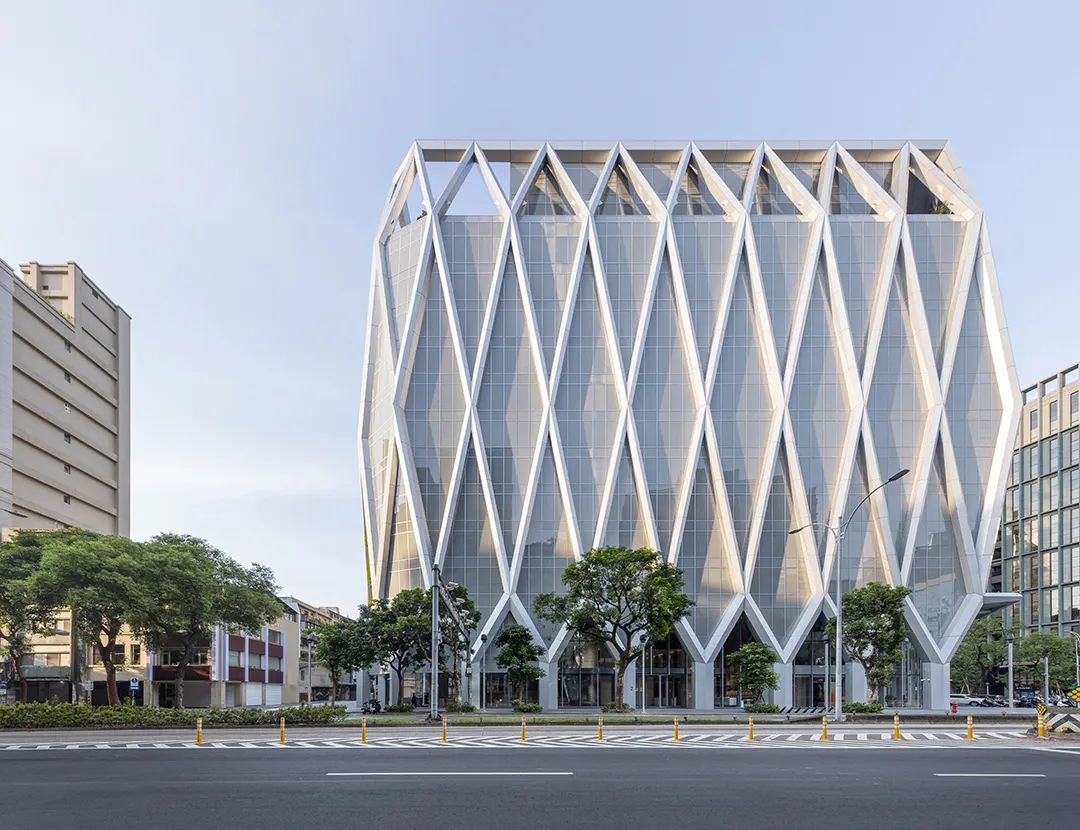

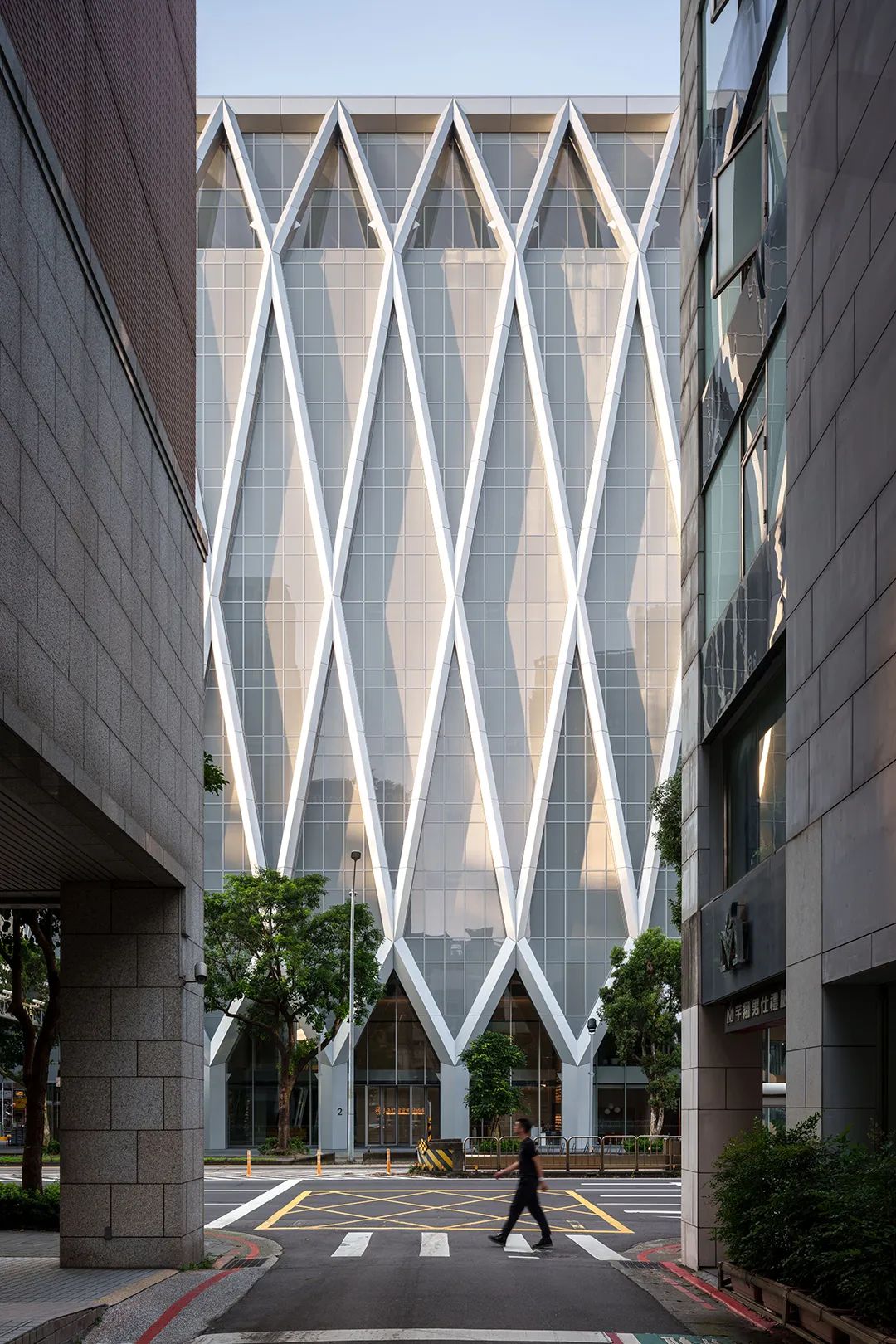

△ 從民權東路看建筑外觀上簡潔的鉆石型幾何語匯 ?JJP
△ 三種結構構造節點詳圖 ?JJP
系統整合實現多重空間----無梁柱室內
斜肋構架的形式語言是與功能精準耦合的結果：14—16層利用“倒V”結構形成立體的開敞界面，在高空打造俯瞰城市與游步花園的獨特體驗；4—13層標準辦公層以“X”結構與新型節能幕墻的一體化設計，不僅獲得更大的自然采光面積，也增強了室內外景觀連續性與環境響應能力。

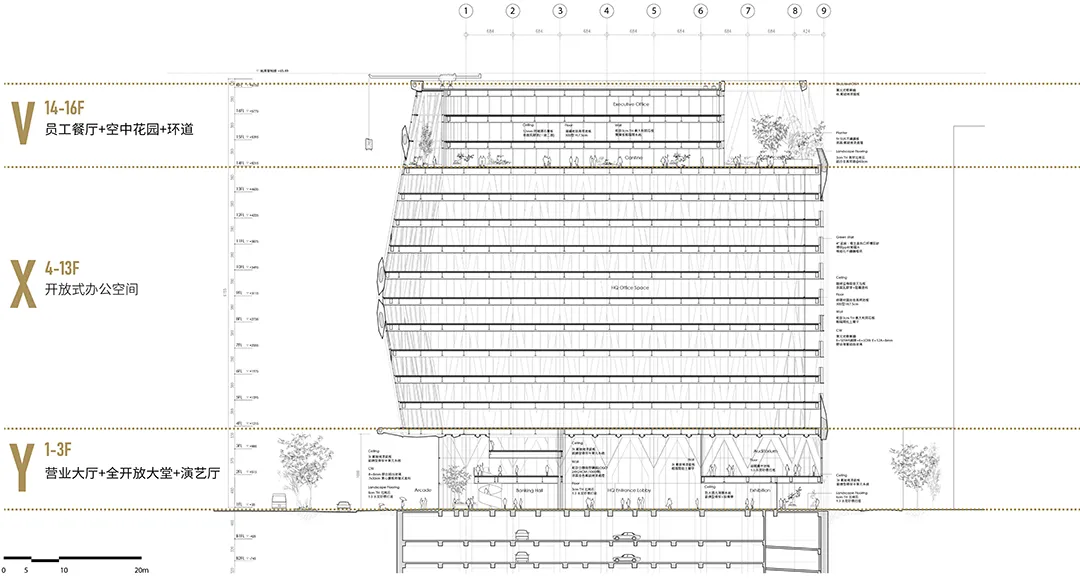

△ 建筑東西向剖面圖 ?JJP

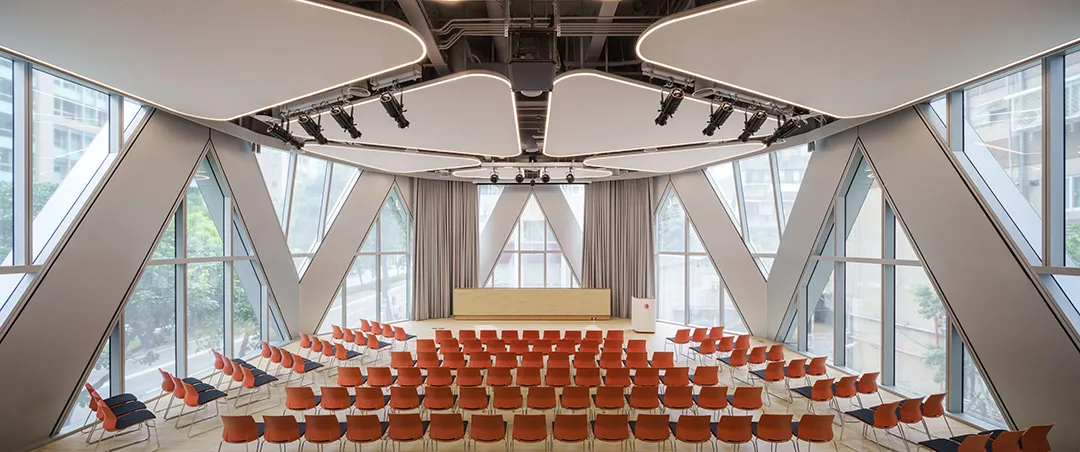

△ 躍兩層的演藝廳 ?YHLAA

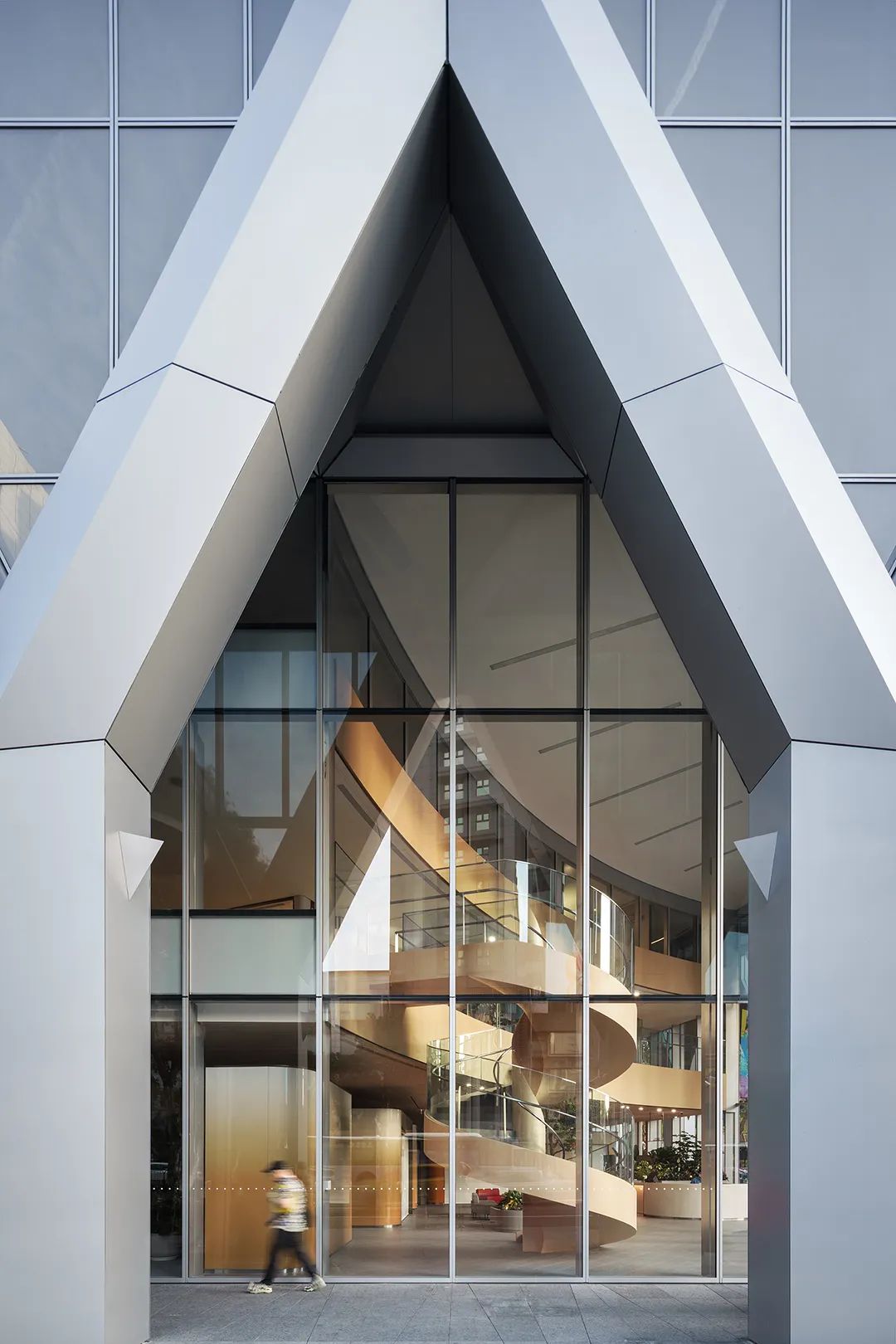

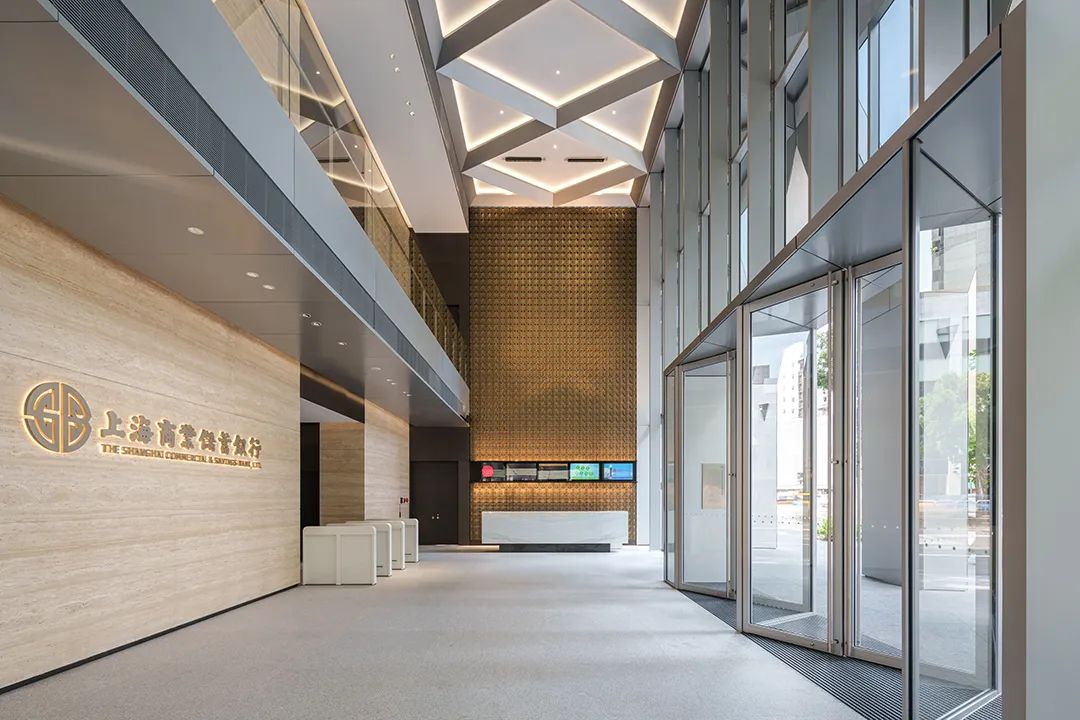

△ 躍三層的全開放大堂 ?YHLAA
該系統亦便于形成躍層空間——“Y”結構圍塑出挑高11米的騎樓，聯通“全開放大堂”與“營業大廳”兩組重要的公共服務空間集群，通過全通透的優白玻璃幕墻，在力學表現與空間體驗之間建立起雙重透明性。
△ 騎樓與挑高三層的營業大廳 ?JJP

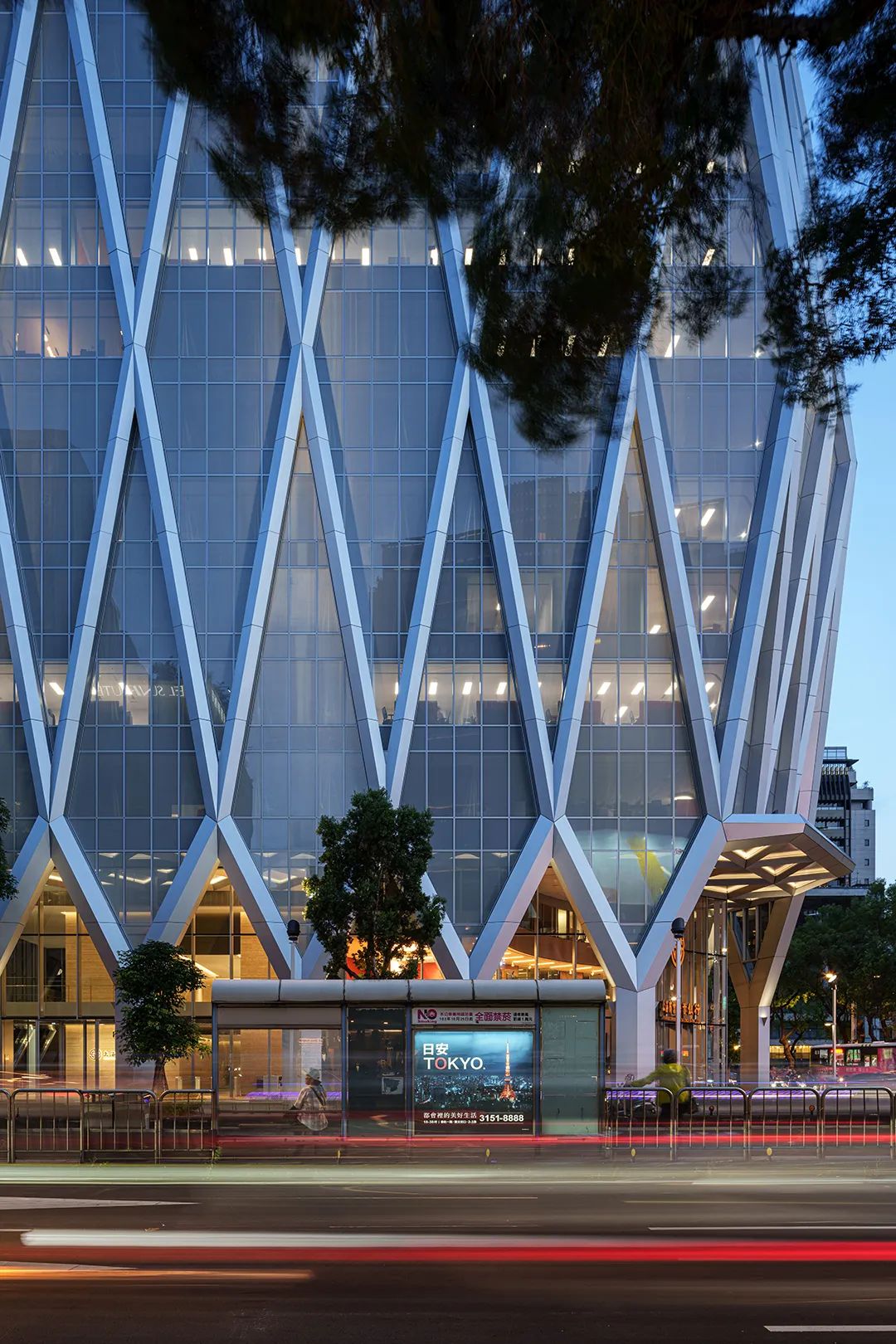

△ 騎樓幕墻采用清透的優白玻璃，透出精致的室內空間 ?YHLAA
03 可持續表皮幕墻的實驗性建構
在金融建筑中，“透明性”歷來是公開、信任與制度責任的象征，玻璃幕墻因此成為表皮的首選。然而，在高能耗與氣候變遷的現實中，這類強調視覺穿透的表皮系統，愈發難以滿足節能減碳的當代需求。
如何使幕墻從純粹的形象表現，進化為整合氣候響應與環境性能的復合構造？
△ 在中山北路與民權東路交叉口看幕墻效果 ?JJP
參數模擬與碳評估以數據導向材料決策

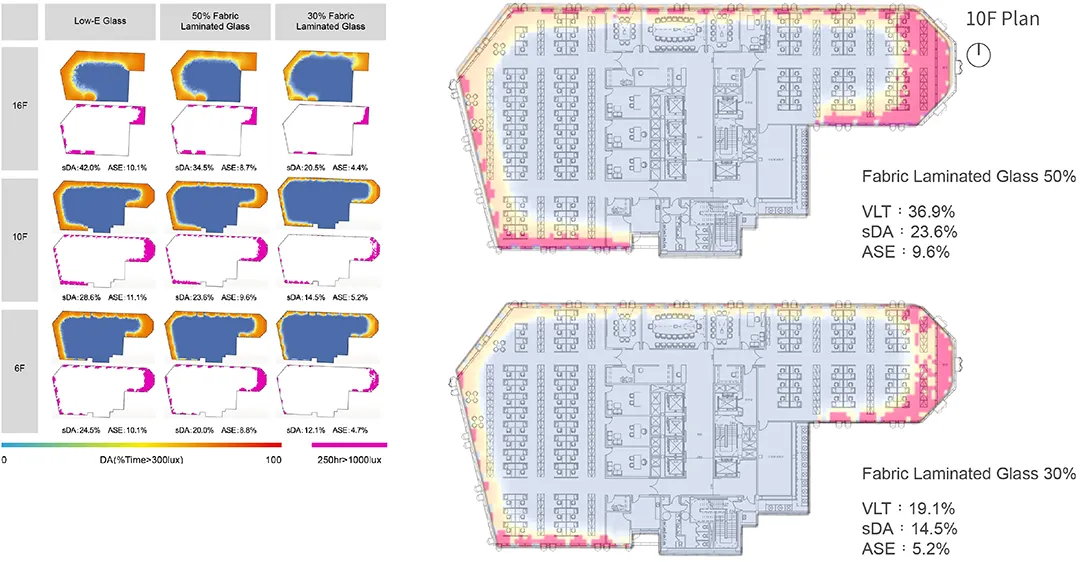

為回應立面設計的節能減碳挑戰，JJP推出自研平臺JJP Lab，與成功大學SBED Lab展開產學合作，建構出一套整合熱輻射（Ladybug）、采光（DIVA）、能耗（EnergyPlus）等模擬軟件的建筑性能評估機制，使設計團隊在量體與材料尚未定案的初期，即可通過參數化建模，快速比對不同外墻系統的可持續表現。

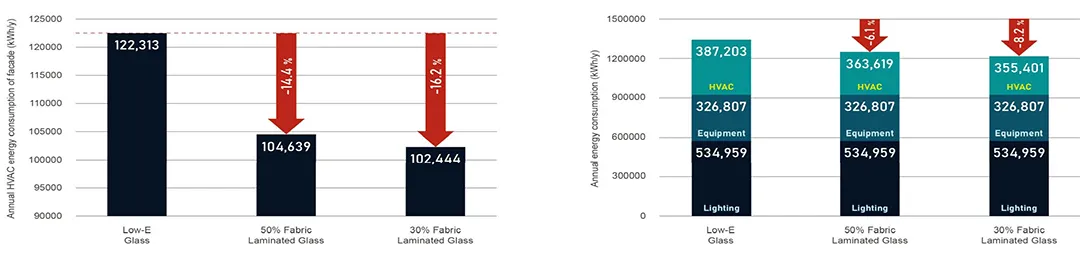

△ 以EnergyPlus為引擎，比對一般Low-E玻璃、50%透光網膜玻璃與30%透光網膜玻璃對空調熱負荷的影響 ?JJP
在進一步的建材評估中，設計團隊引入由瑞士SEFAR公司研發的新型金屬網膜玻璃。經模擬分析，相較于一般Low-E玻璃，透光率50%和30%的金屬網膜玻璃分別可降低空調系統6.1%和8.2%的年耗電量，約減少碳排10—15噸。
△ 在民權東路看幕墻效果 ?JJP
相關研究成果不僅為業主決策提供科學依據，也整理為論文發表于第17屆瑞士先進建筑表皮大會（ABS），并由JJP于2022年10月在伯恩研討會上作公開匯報。

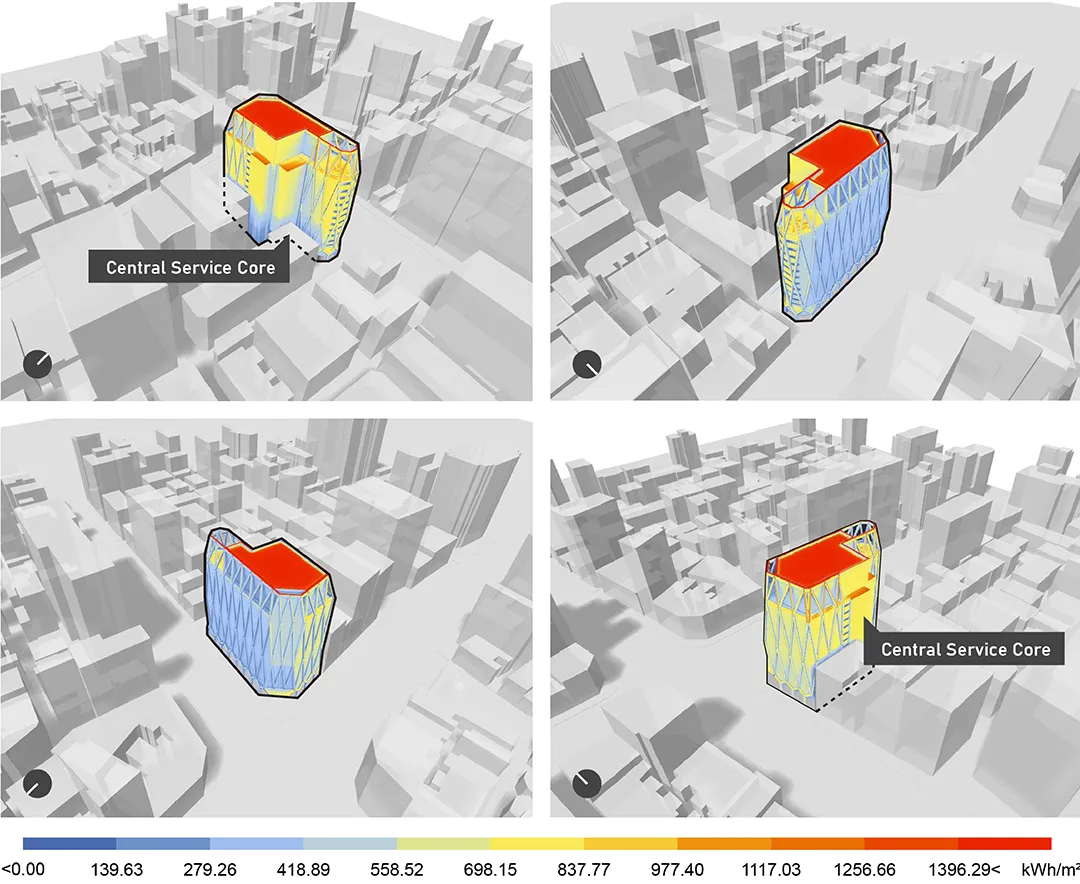

△ 建筑陽光受熱分析 ?JJP
△ 三種幕墻隔熱與抗紫外線性能分析 ?JJP
實體建模與感知建立----模擬之后的真實驗證

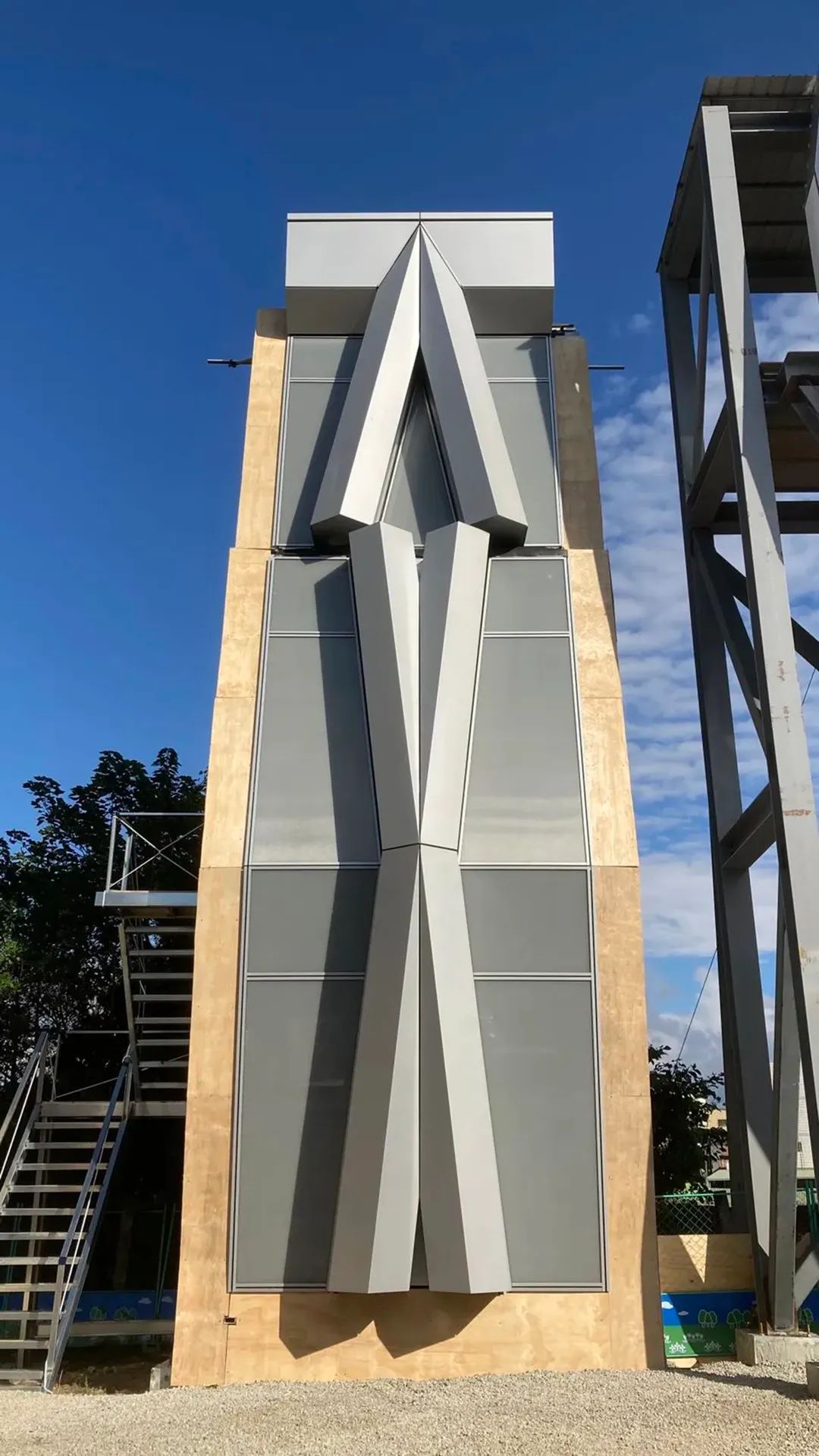

為彌補軟件建模的感知缺失，設計團隊并置實物比對不同幕墻材料在日夜交替中的透明度變化，尤其關注白日里網膜玻璃視線從內而外單向穿透的特點；同時制作了1：1的建筑局部模型，試驗和討論施工工藝與精度。

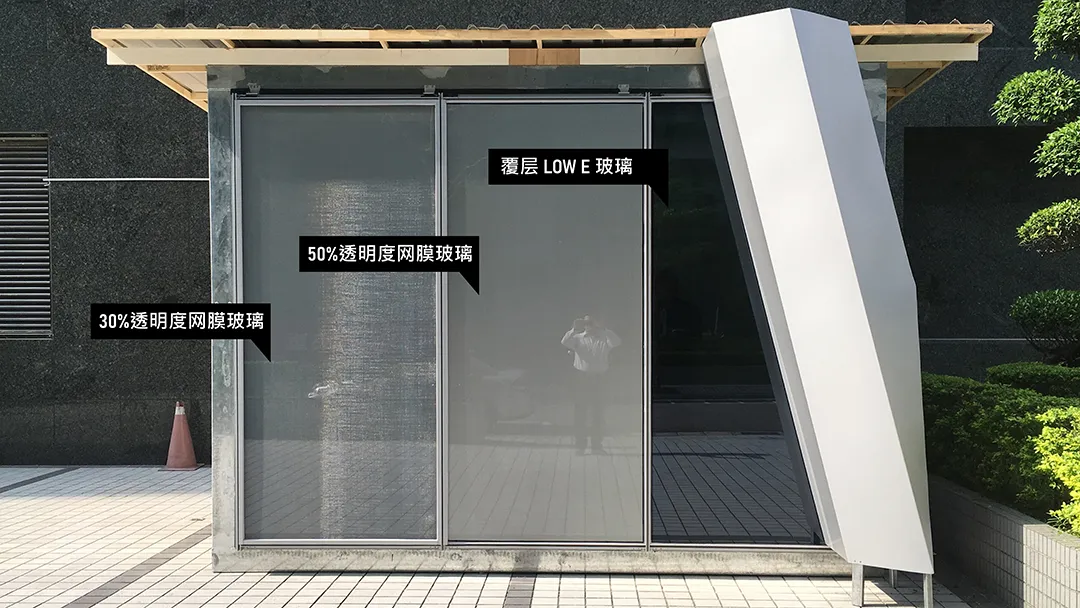

△ 比對不同幕墻材料在日夜交替中的透明度變化 ?JJP
這種“軟件模擬+實體測試”的雙軌策略，不僅獲得了真實環境中的使用體驗，幫助設計師為隱私程度不同的空間精準配備適宜的外墻材料，也深化了幕墻系統實驗性建構的可能。
△ 以實物彌補軟件建模的感知局限 ?JJP
04 空間可視化幕墻、結構與空間的協奏
騎樓（1—3層）內側無需考慮熱負荷，更清透的優白玻璃成為首選；主要辦公層（3—13層）借用50%透光網膜玻璃視線單向穿透的特征，兼顧采光和隱私；14層以上則通過30%透光網膜玻璃與卷簾形成雙重屏障，應對高空熱輻射。
這集中體現了后高技派的可持續設計觀：建造方案終要符合并表達空間使用特征，并為使用者與環境的協同進化服務。
△ 幕墻、結構和空間在立面上的整合表達 ?YHLAA
The X: 消失的梁----多專業協同達法規1.5倍抗震級別
為滿足A級辦公空間所要求的2.7米凈高，結構設計采用無梁板系統：統一壓扁梁高并嵌入管線，形成平整的室內天花。

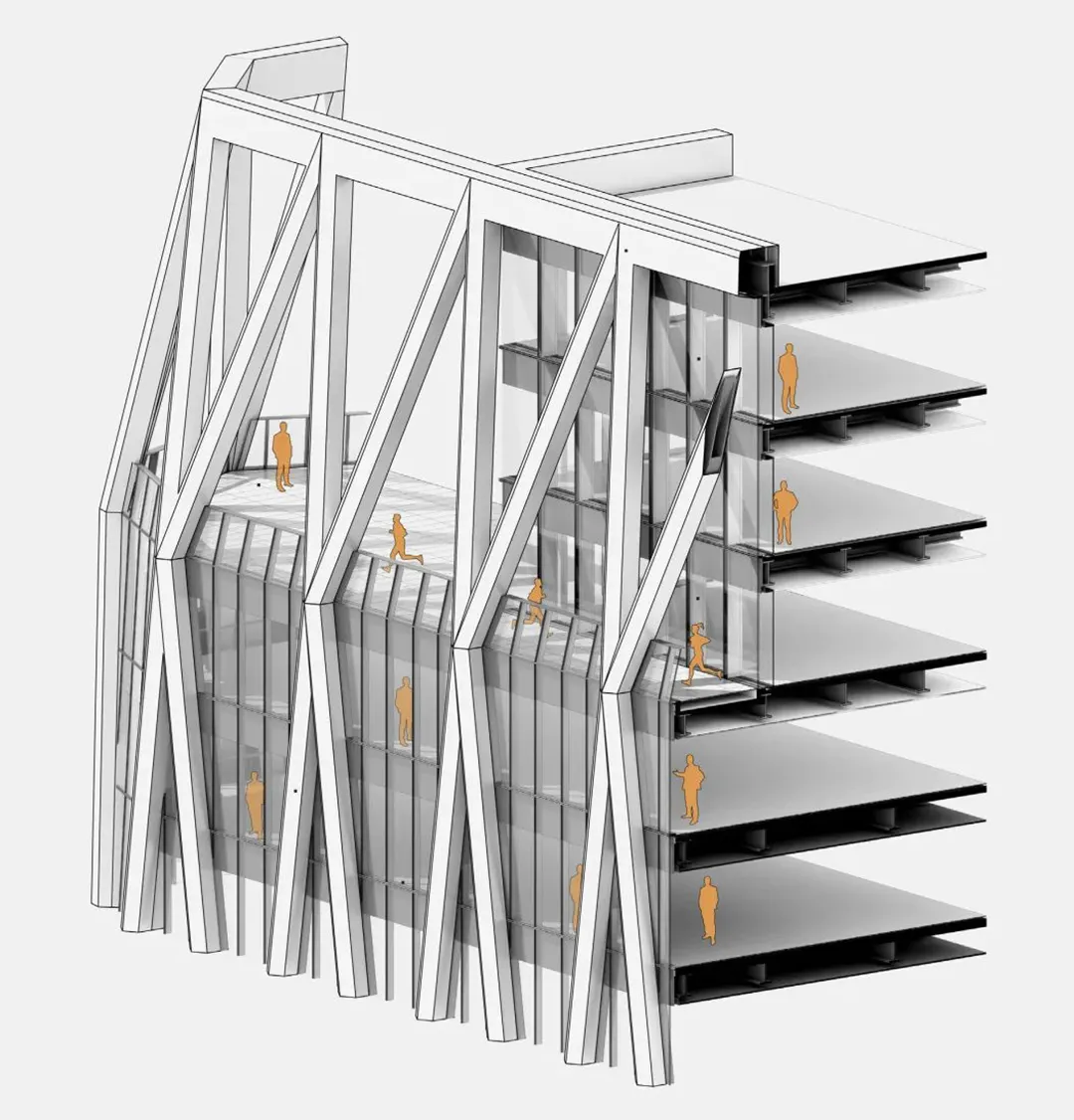

△ 12—16層建筑結構透視剖面分析圖 ?JJP

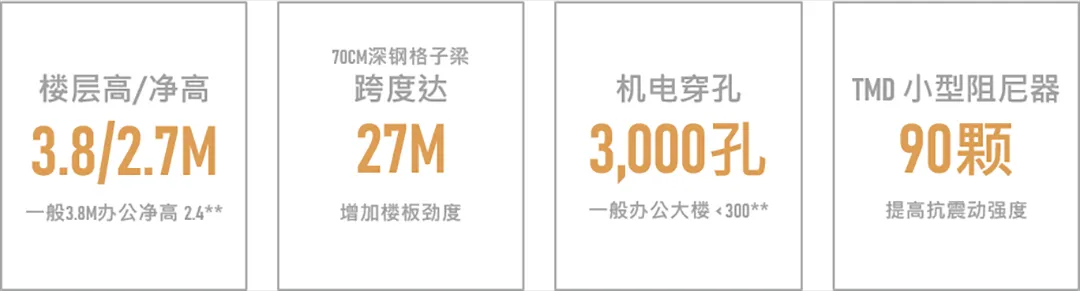

70厘米深的格子梁最大跨距達27米，搭配90顆TMD小型阻尼器，有效提升結構勁度、抑制長跨共振。在建筑、結構與機電的多專業協同下，整體系統達成法規1.5倍的抗震性能要求，實現空間彈性與結構安全的雙重目標。
△ 格子梁系統和各專業整合平面及鋼梁穿孔示意圖 ?JJP
The V: 共享天空 ----環道與花園
14—16層通過“倒V”結構與內收幕墻，釋放出綠覆率達50%的環形步道與空中花園，集感知舒緩、情緒調節與社交延展功能于一體，成為企業落實員工關懷與健康福祉的空間表達。

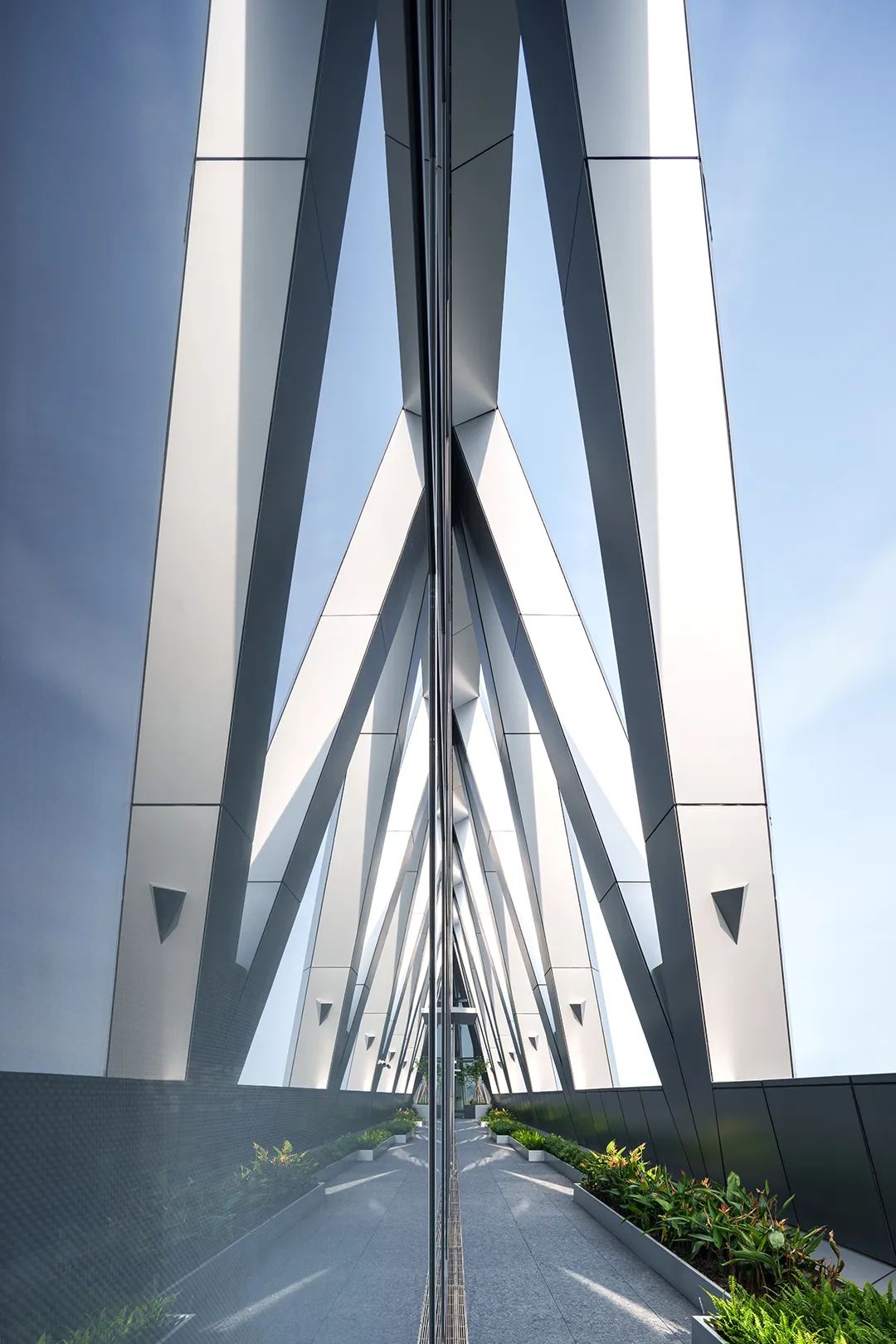

△ 環形步道 ?YHLAA

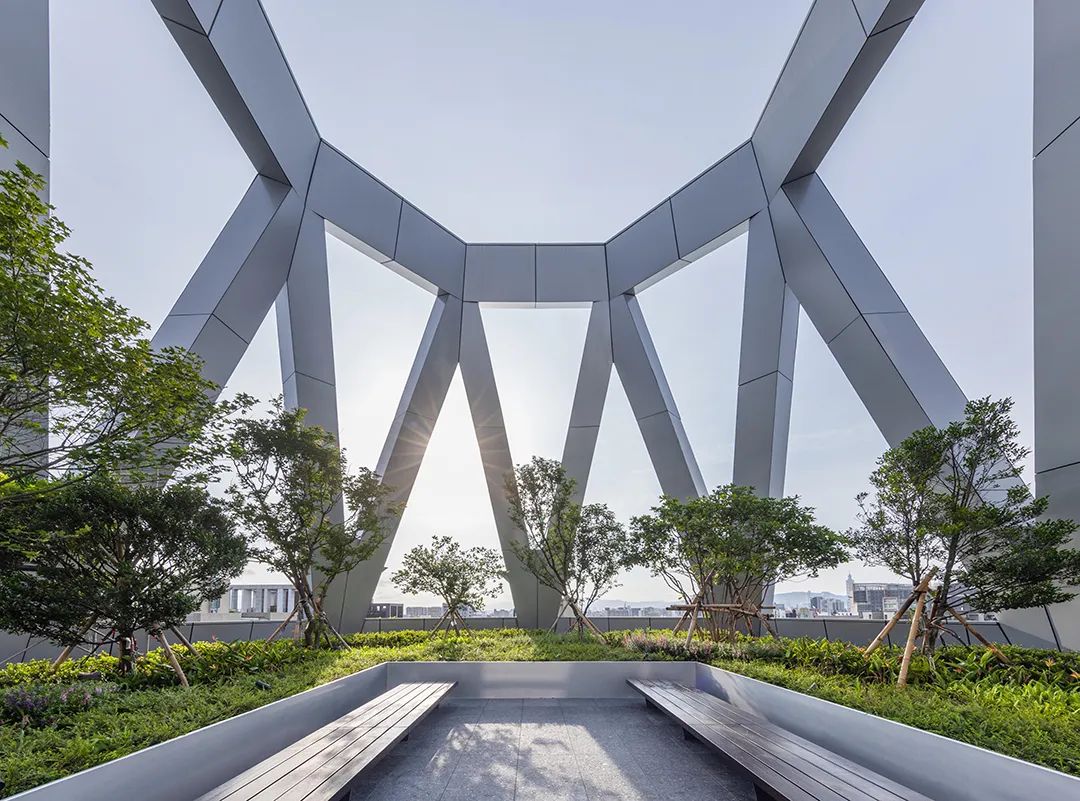

△ 空中花園 ?JJP
The Y:城市互動----從騎樓到口袋公園
騎樓作為兼具公共性與實用功能的建筑形態，被引入建筑底層沿街界面，發揮連接人群、遮擋風雨與延展城市活動邊界的作用。

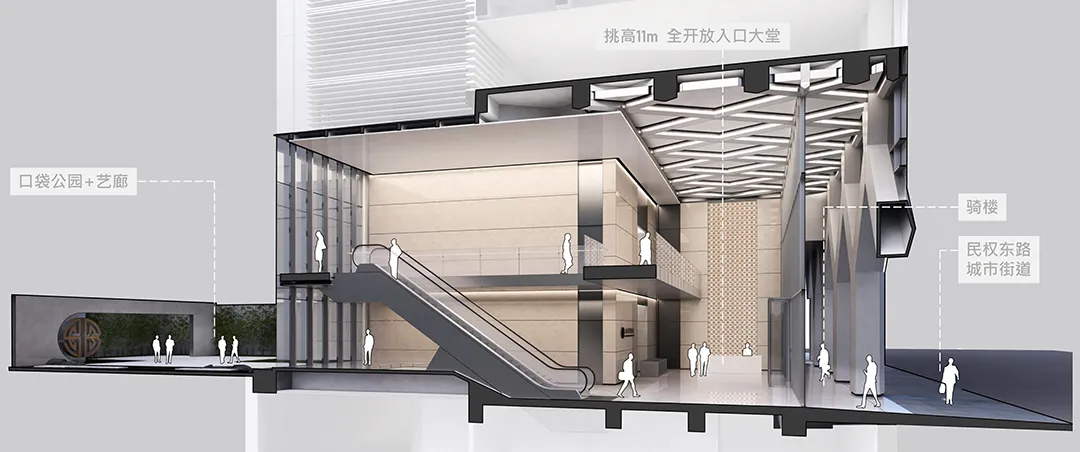

△ “騎樓—全開放入口大堂—口袋公園”空間序列 ?JJP
項目以“Y”型結構包裹挑高三層的騎樓空間，通過結構支撐與分散的律動變化，形成更開放、流通的公共界面，強化建筑與街道的互動關系。

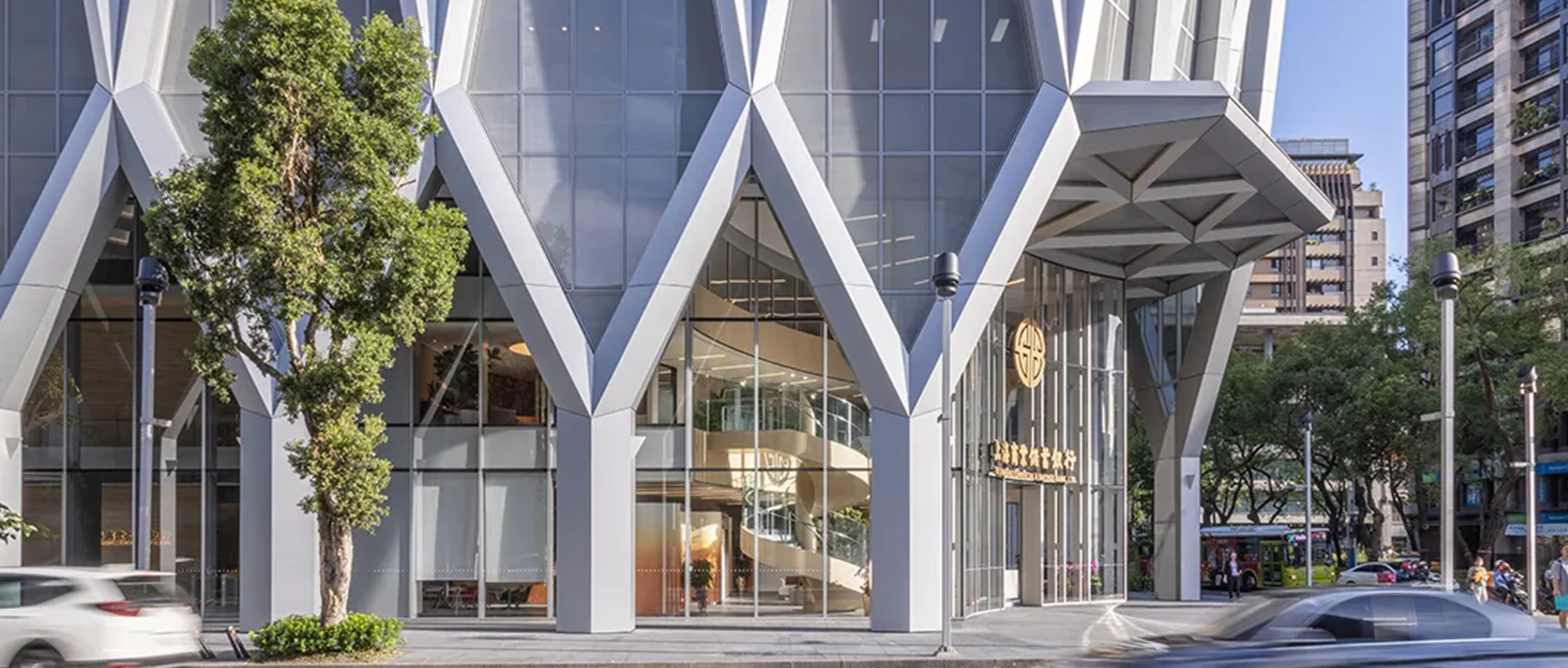

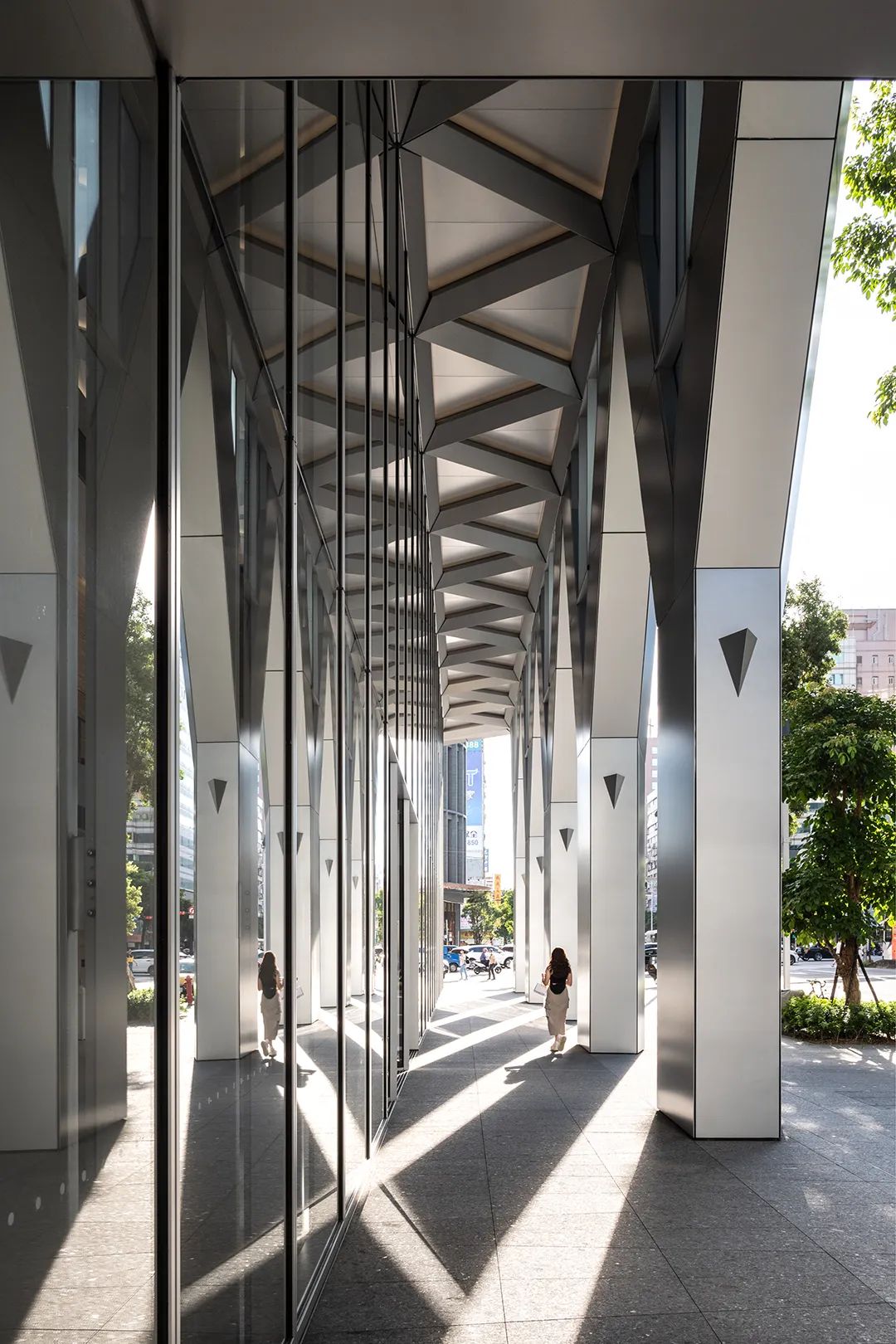

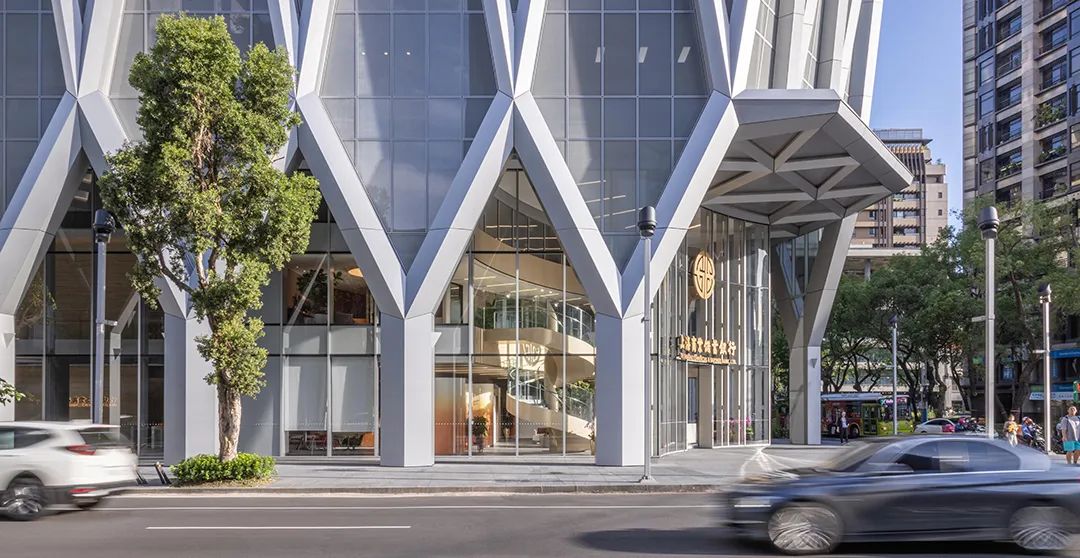

△ 騎樓 ?YHLAA
穿過民權東路一側的全開放大堂，行人可步入基地最深處的微型綠地。該空間借鑒美國城市規劃中的“口袋公園”概念，以流瀑隔絕都市喧囂，營造靜謐宜人的城市綠境。

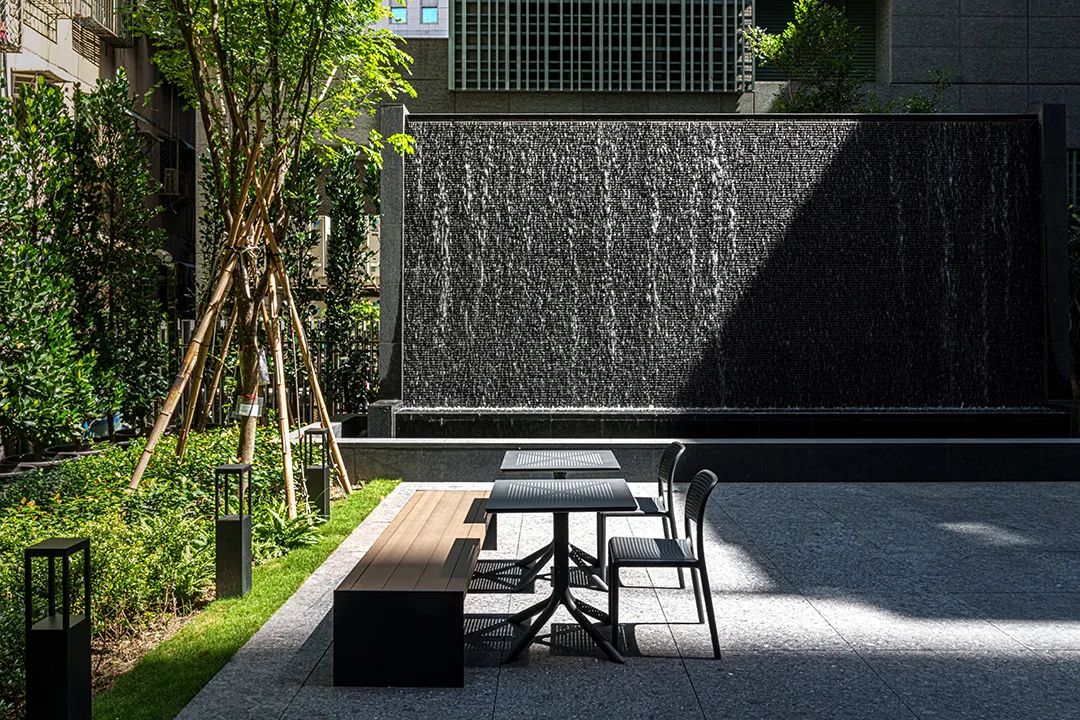

△ 口袋公園 ?YHLAA
From High-Tech to High-System
在對墻面綠化等可持續構造的繼承中，設計團隊進一步深化了后高技派的技術路徑與協同方法，最終凝練成上海商業儲蓄銀行總行大樓獨特的建筑表達。
△ 在后高技派時代建構可持續的金融建筑 ?JJP
設計圖紙

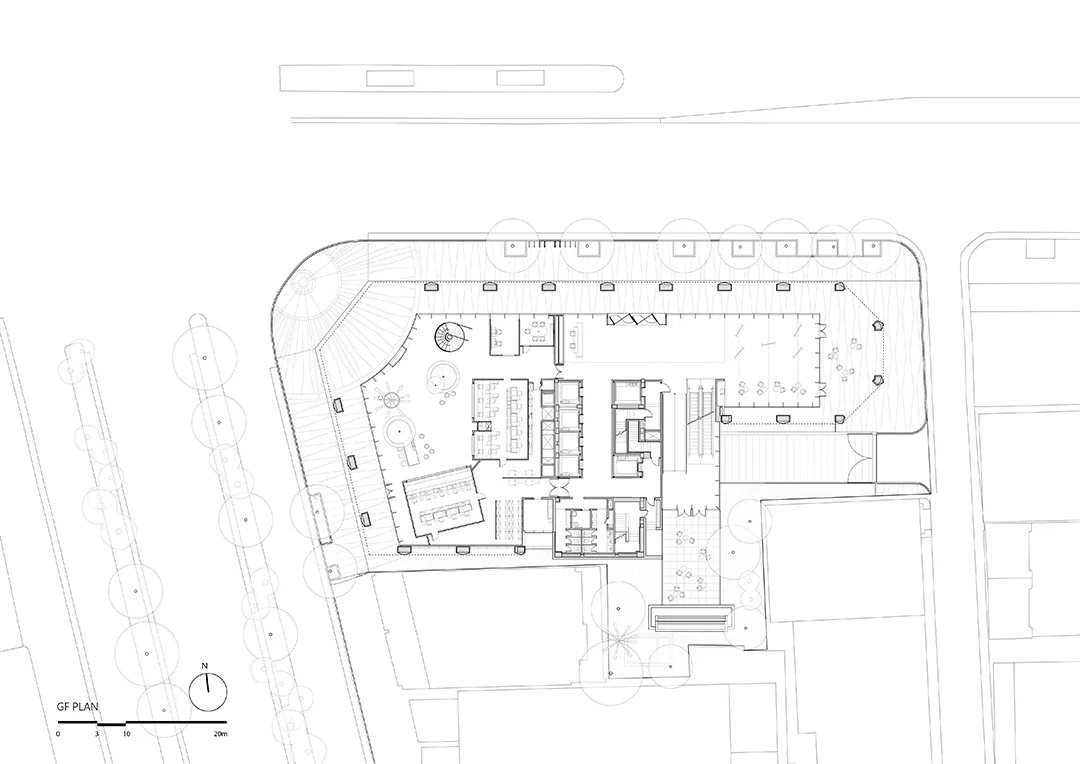

△ 首層平面圖 ?JJP

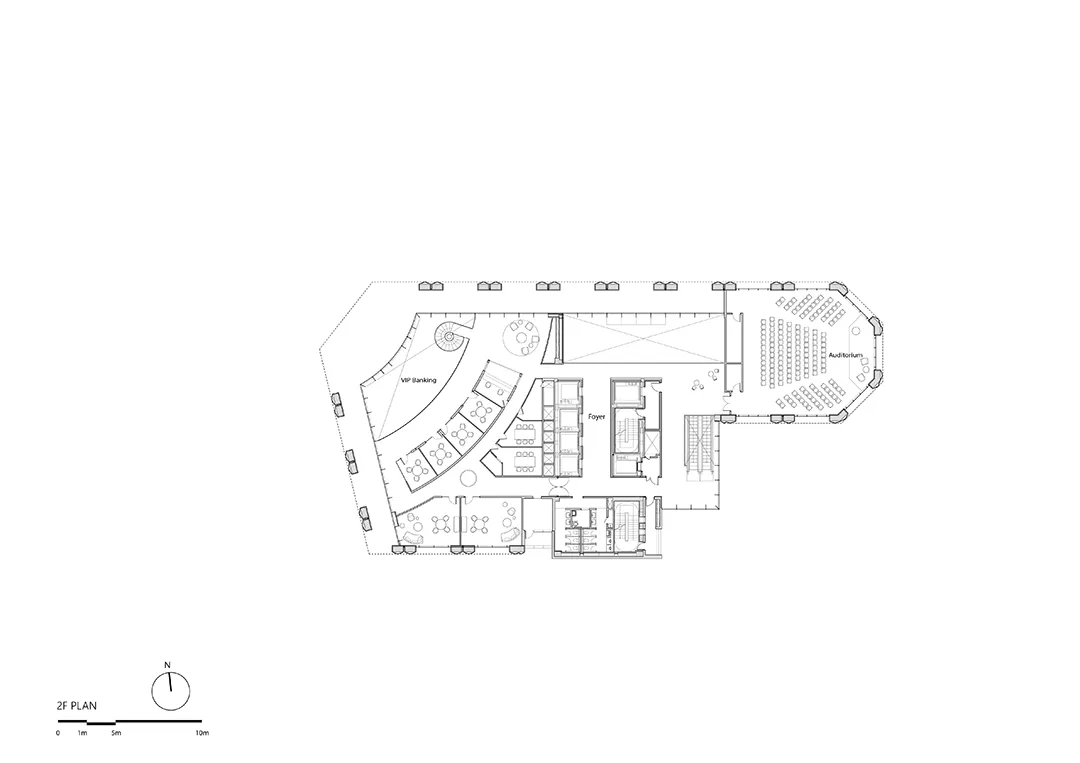

△ 二層平面圖 ?JJP

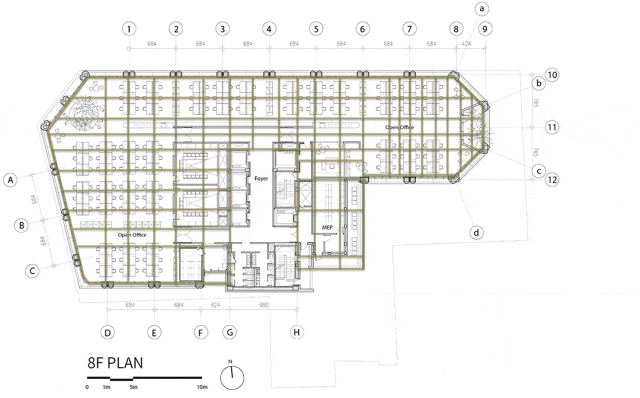

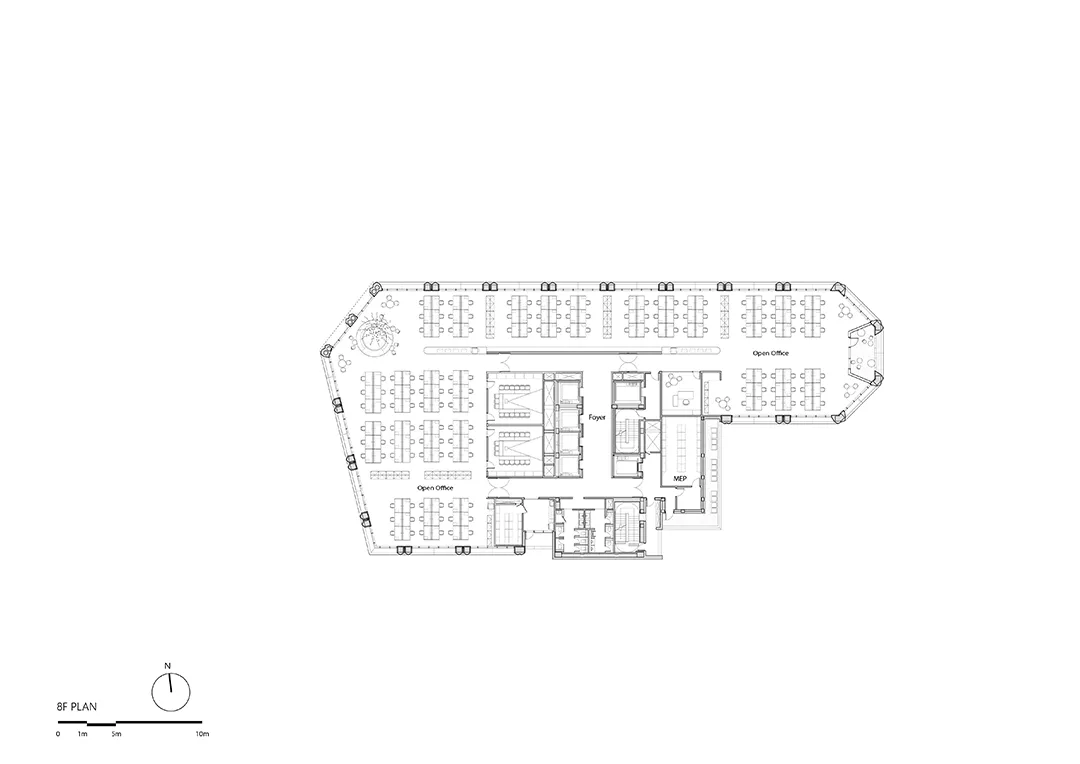

△ 八層平面圖 ?JJP

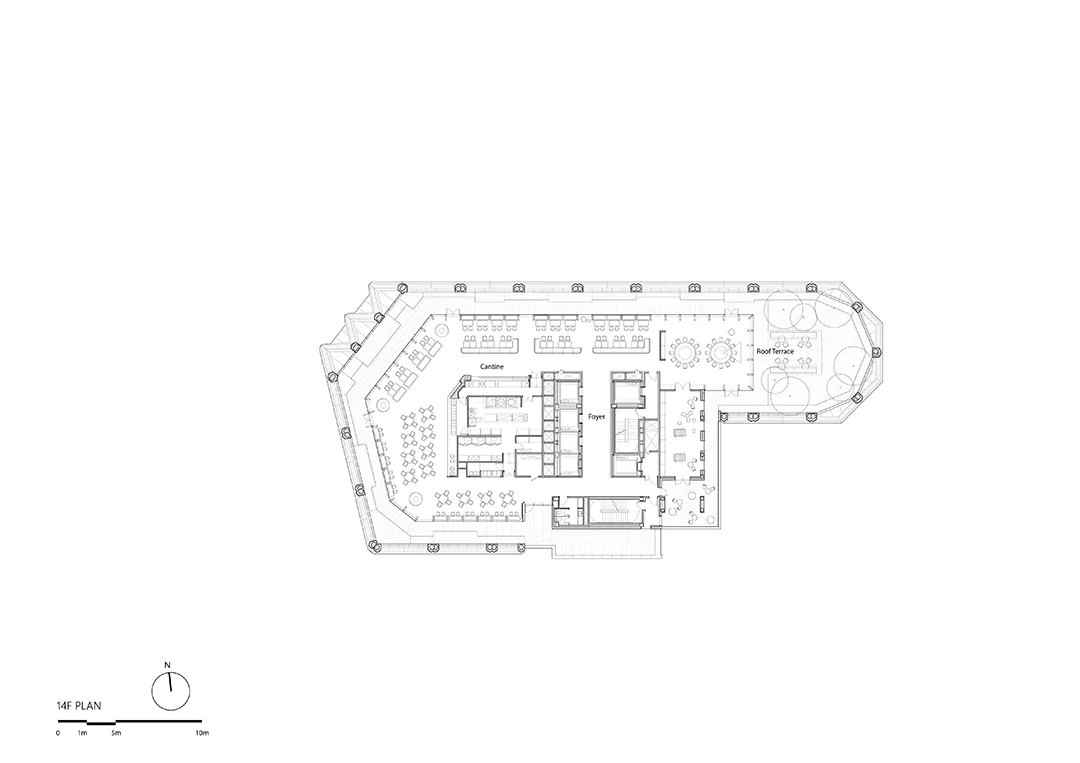

△ 十四層平面圖 ?JJP

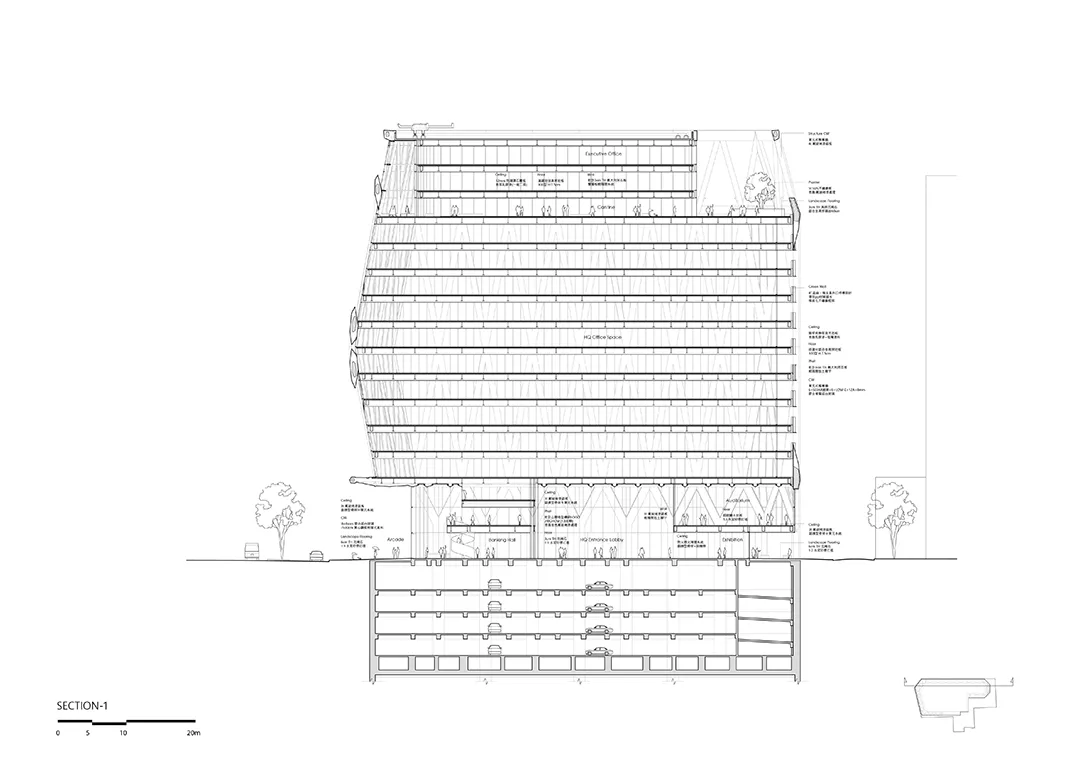

△ 剖面圖1 ?JJP

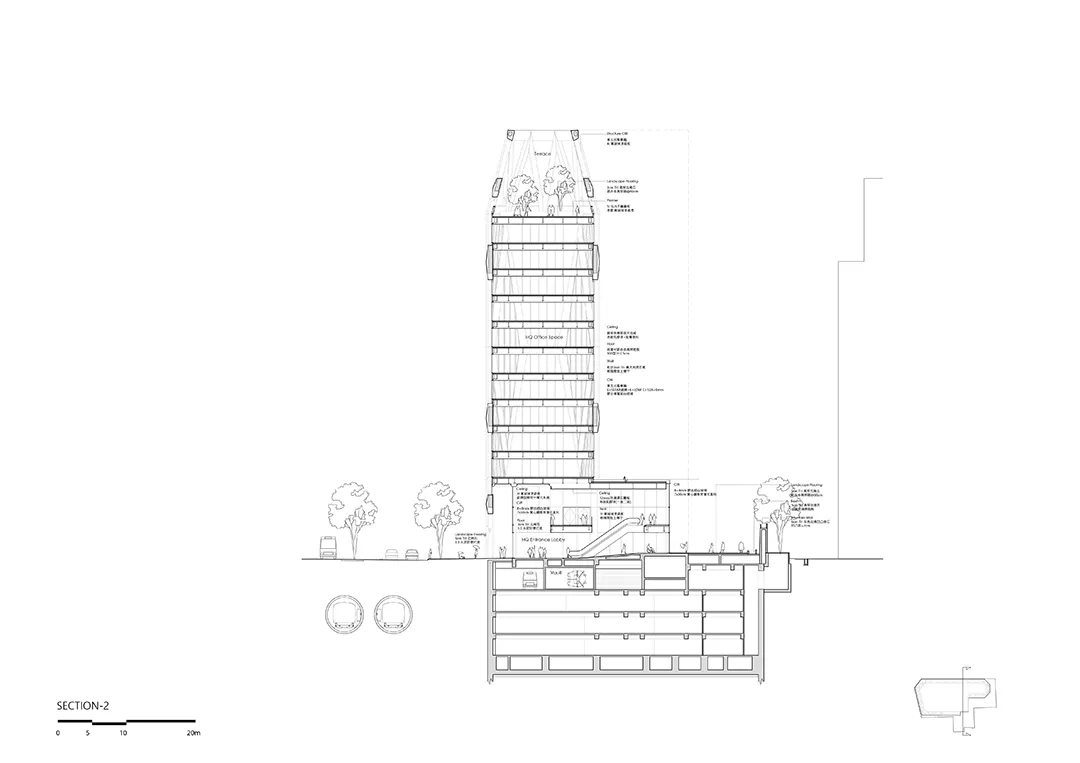

△ 剖面圖2 ?JJP

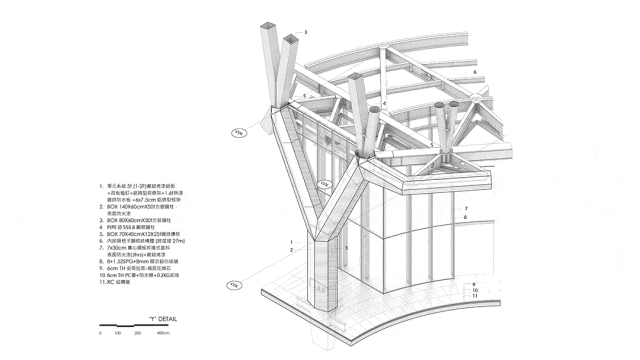

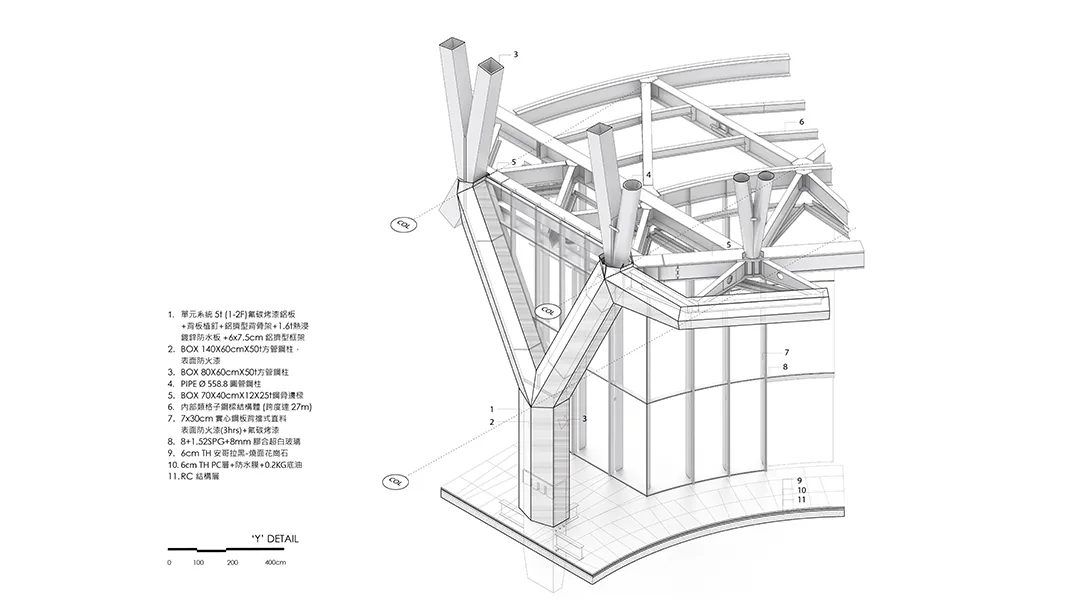

△ “Y”形構造節點 ?JJP

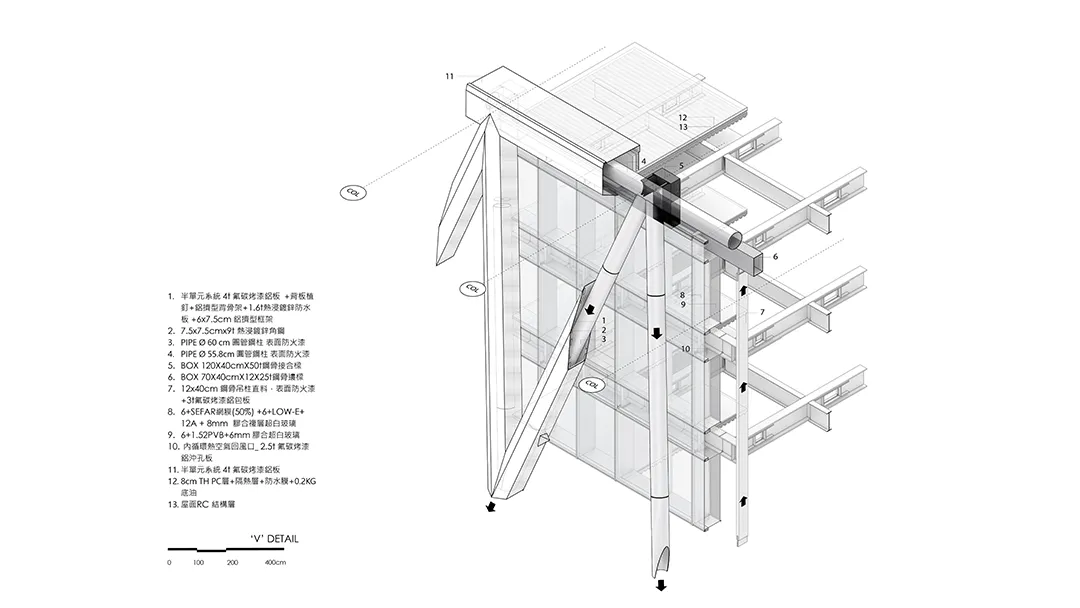

△ “V”形構造節點 ?JJP

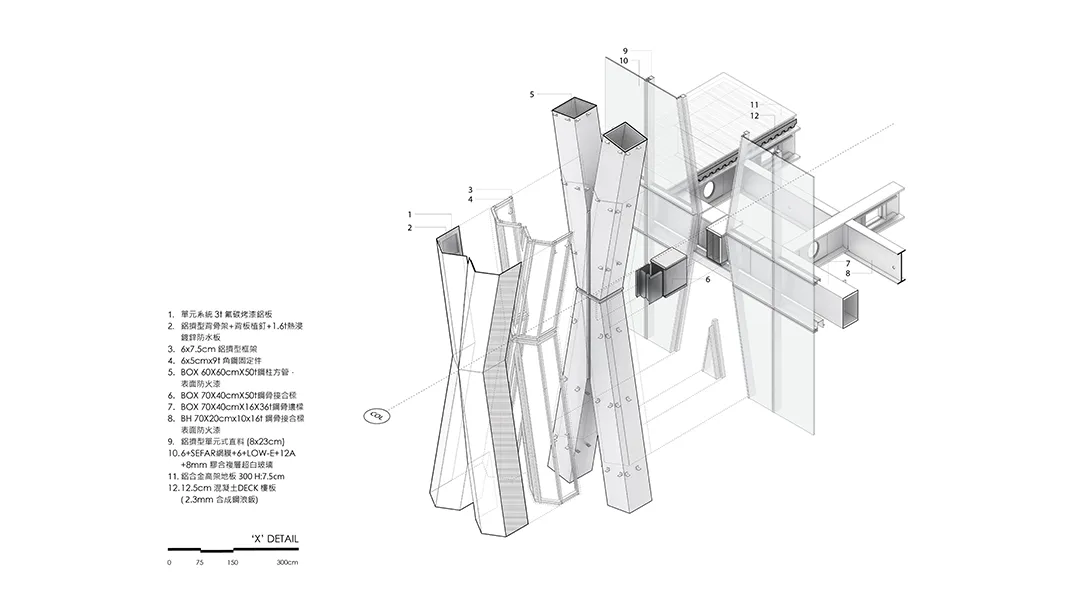

△ “X”形構造節點 ?JJP

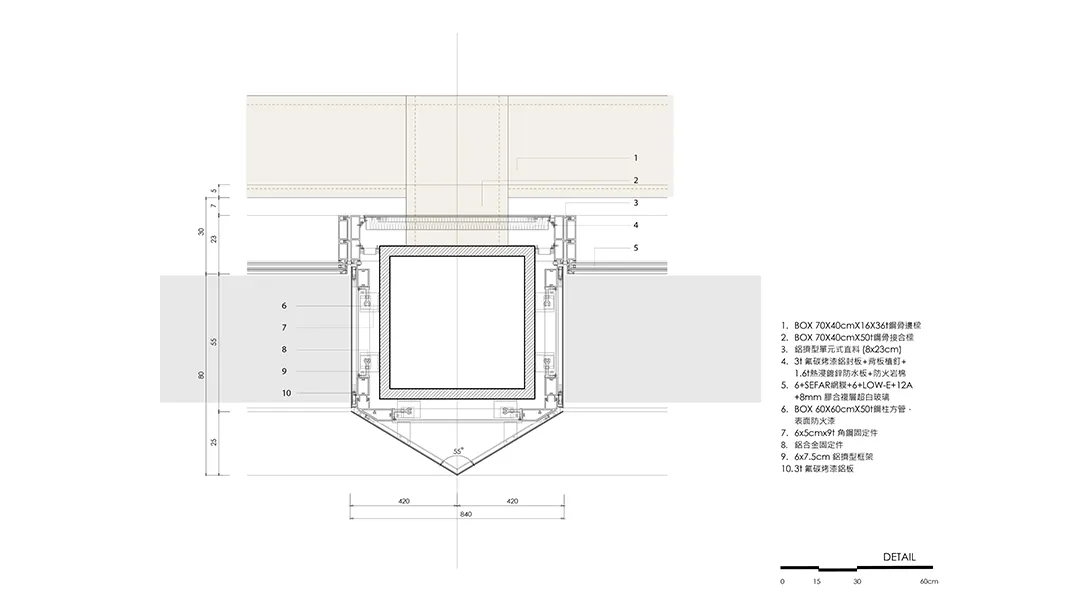

△ “X”形構造節點橫截面 ?JJP
